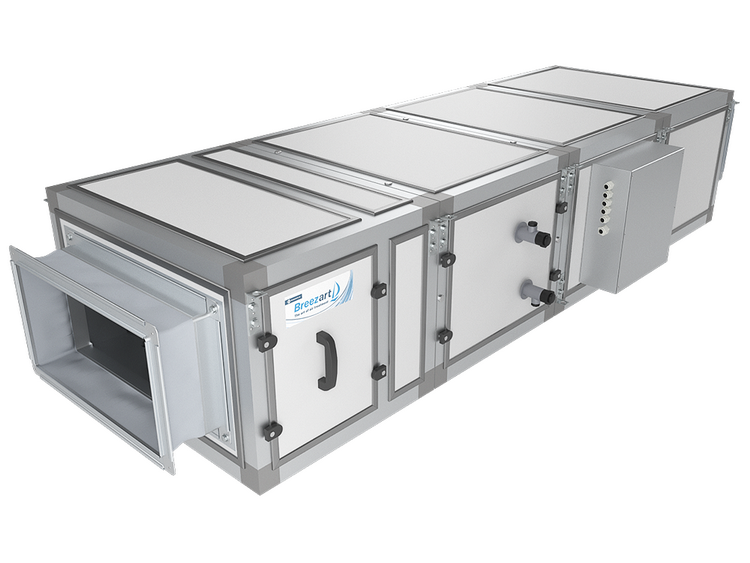

Приточная установка Breezart 3700 Lux W ET45-380/3 BC с водяным охладителем

Вентилятор EBMPapst серии EC

Электронно-коммутируемый вентилятор с плавной регулировкой оборотов ведущего европейского производителя EBMPapst (Китай). В большинстве моделей установлены новейшие электронно-коммутируемые вентиляторы EBMPapst серии EC, отличающиеся широким диапазоном регулирования скорости, высоким КПД.
Отличается низким уровнем шума и практически неслышен на малых скоростях. Вентиляторы имеют защиту от пропадания фазы и механической блокировки рабочего колеса.

Автоматика

Система цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.

VAV-система

В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.

Цветной сенсорный пульт ДУ

Пульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль.
Пульт JLV135 входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart*.

* с 1 января 2022 года вентустановки для комфортной вентиляции будут по умолчанию комплектоваться новыми пультами JLV135 (кроме установок серии Pool).

Удаленное управление

Доступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface.

Управление вентилятором по датчикам CO₂ | VOC

Встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО₂ или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.

Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО₂ или VOC) с главного экрана.

Керамический (PTC) нагреватель*

Преимущества перед обычными ТЭНовыми нагревателями:

• долговечность;
• энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
• экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);

*Используется не во всех установках

Секция охлаждения

Приточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе.

Секция увлажнения (опция)

В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха      по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.

Воздушный клапан с электроприводом

Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.

Шумоизолированный корпус

Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна. Металлический корпус имеет полимерное покрытие, обладающее высокой антикоррозионной устойчивостью. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.

Фильтрация воздуха

В установках Breezart применяются разные типы фильтров:

• Сменный фильтр грубой очистки класса G4
• Сменный фильтр тонкой очистки класса F7
• Сменный фильтр грубой очистки класса M5
• Сменный фильтр тонкой очистки класса F9
• Угольно — пылевой фильтр тонкой очистки класса F7

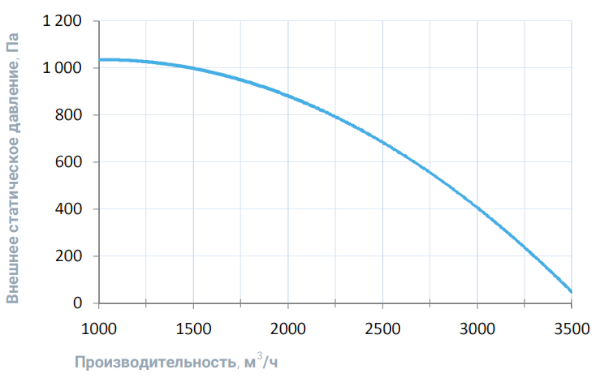

Вентиляционная характеристика

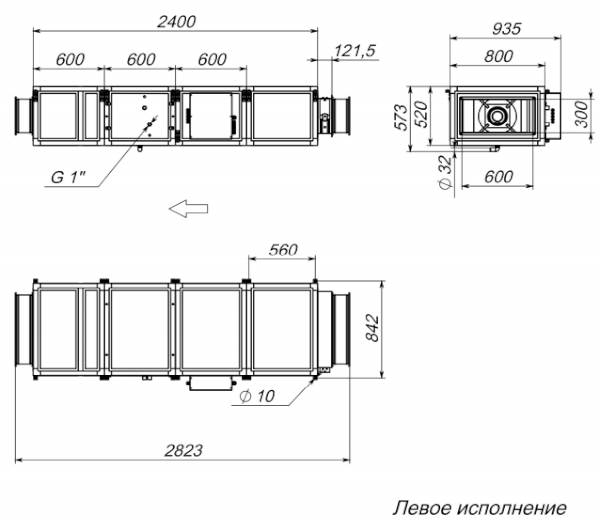

Габаритные и присоединительные размеры

Варианты исполнения

Сторона подключения:

• правая
• левая

Тип крепления:

• потолочное
• напольное горизонтальное

Сторона тех. обслуживания:

• снизу для потолочных, сверху для напольных

Сторона обслуживания фильтра

• снизу для потолочных, сверху для напольных

Совместимые опции

• CC Автоматическое переключение тепло/холод (датчик заказывается отдельно)

• WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)

• CT Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимое оборудование

• ALL EXTRA Все ВУ Breezart сбалансированные по производительности

• ALL HE P Увлажнители Breezart с электрическим пред- и постнагревателем

• TPD-283U-H Пульт управления Breezart с цветным сенсорным дисплеем
• JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
• JLV135 – Пульт управления с цветным сенсорным дисплеем 3,5" и модулем Wi-Fi

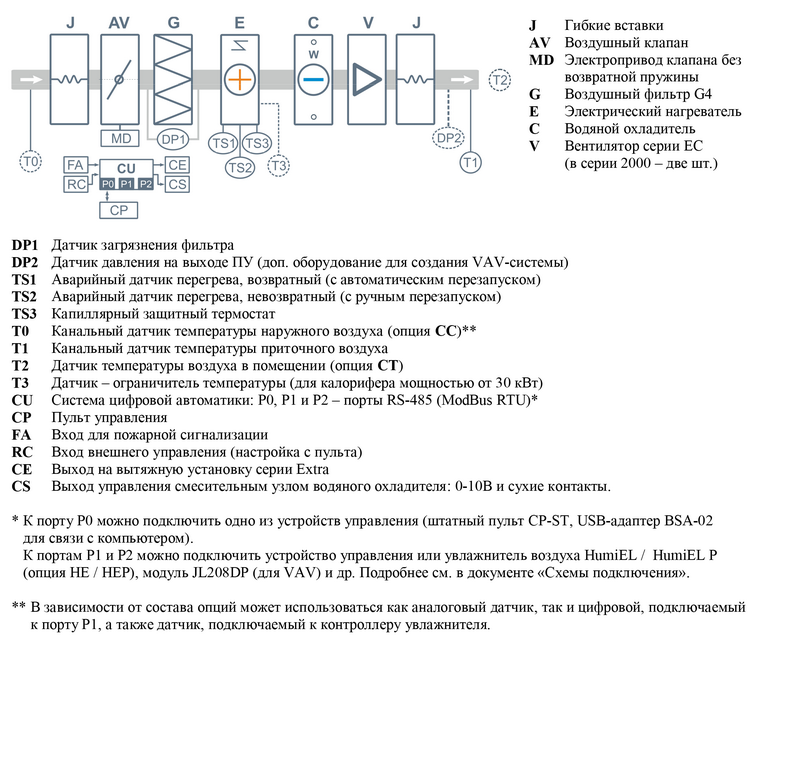

Структурная схема установки:
