Пульт управления Breezart TPD-283U-H

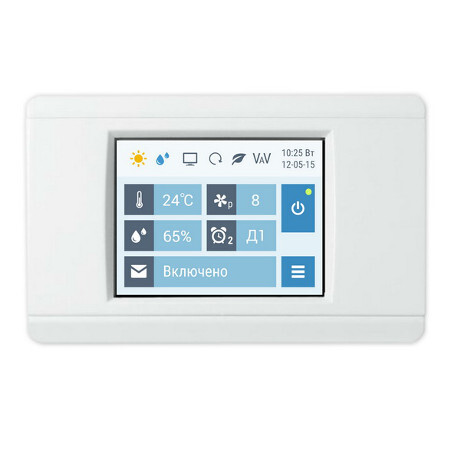

Пульт управления TPD-283U-H с цветным сенсорным дисплеем входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart.

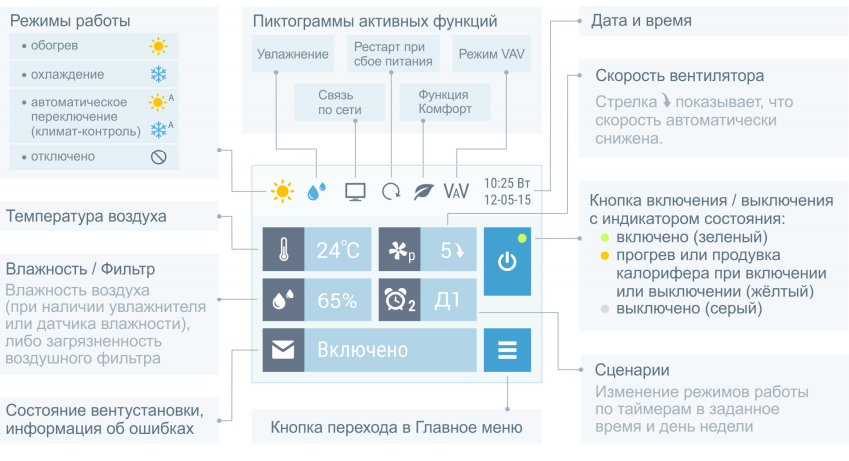

Функции и возможности пульта:

• Включение / отключение вентустановки.
• Отображение текущего состояния, при возникновении аварии — код и краткое описание ошибки.
• Задание режима работы: Обогрев / Охлаждение (при наличии охладителя) / Отключено.
• Климат-контроль (при наличии охладителя и датчика наружной температуры): автоматическое переключение режимов Обогрев / Охлаждение.
• Управление температурой и важностью воздуха (при наличии увлажнителя воздуха).
• Управление скоростью вентилятора (8 ступеней).
• Недельные сценарии для включения / отключения, изменения температуры, скорости и влажности (при наличии увлажнителя) по определенным дням недели в заданное время.
• Отображение даты и времени (пульт имеет энергонезависимые часы, которые не сбрасываются при отсутствии питания), настройка коррекции хода часов.
• Отображение фактической загрязненности воздушного фильтра (от 0 до 100%). При 80% загрязненности в строке состояния появляется предупреждение.
• Независимое управление расходом воздуха в каждом помещении (в режиме VAV, обслуживание до 20 зон, требуется дополнительное оборудование). Возможность централизованного задания расхода воздуха в каждой зоне, в том числе по сценариям, либо с помощью локального регулятора / датчика CO₂.
• Управление по сети. Пульт имеет порт Ethernet для подключения к локальной сети и управления вентустановкой с помощью компьютера.
• Включение / отключение функций:
• «Рестарт». Возобновление работы в прежнем режиме при сбое питания.
• «Комфорт». Автоматическое снижение скорости вентилятора, если в холодный период мощности калорифера недостаточно для нагрева воздуха до заданной температуры.
• Настройка яркости дисплея в дневном и ночном режимах, настройка заставки (скринсейвера) с возможностью полного отключения подсветки в ночном режиме.
• Сервисные настройки:
• Задание минимальной и максимальной скорости вентилятора для настройки расхода воздуха на 1 и 8 скоростях.
• Настройка VAV режима и модулей JL201, которые управляют приводами воздушных клапанов.
• Настройка режима дистанционного управления от внешнего переключателя.
• Только для 550 Lux: настройка напряжения питания (220 / 380В) и мощности калорифера (1,6 / 3,2 / 4,8 кВт)

Монтаж пульта

Пульт предназначен для монтажа в двухместный подрозетник для кирпича или бетона PE000031 или подрозетник для полых стен PE030041 (другие типы подрозетников могут не подойти из-за формы внутреннего пространства). Пульт может быть также установлен в бокс для настенного монтажа EWB-T28.

Для подключения пульта управления используется кабель CAB-TPD-15 или CAB-TPD-30 (длина 15 или 30 метров, необходимо заказывать отдельно). К вентустановке можно подключить два пульта  (при отсутствии другого подключенного оборудования). При подключении второго пульта  необходим внешний блок питания на 24В и модуль RSCON-01.
