Состояние воздушной среды современных жилых и общественных зданий, особенно в городах, зависит от параметров наружного воздуха и интенсивности внутренних источников загрязнения. Наличие даже малых источников загрязнения в закрытом помещении служит причиной скопления вредных для здоровья веществ в высокой концентрации. Воздух загрязняется диоксидом углерода, который выделяется в процессе дыхания, продуктами неполного сгорания бытового газа, а также веществами, образующимися в ходе разложения отделочных полимерных материалов. Так, материалы на основе поливинилхлорида выделяет в воздушную среду бензол, толуол, этилбензол, циклогексан, ксилол, бутиловый спирт и другие углеводороды. Древесностружечные плиты на фенолформальдегидной и мочевиноформальдегидной основе загрязняют воздух фенолом, формальдегидом, аммиаком. Ковровые покрытия из химических волокон служат источником стирола, ізофенола, сернистого ангидрида.

Вот почему создание оптимальной воздушной среды в жилых и общественных зданиях - важная гигиеническая и инженерно-техническая проблема. Один из основных этапов ее решения - обеспечение необходимых параметров воздухообмена. В современных зданиях это задача решается с помощью приточно-вытяжной вентиляция, в то время как за тепловой комфорт отвечают системы кондиционирования.

Эти установки зарекомендовали себя как энергоэффективное и надежное оборудование, что обеспечивает необходимые качественные показатели воздуха в помещении.

В середине 2015 года на рынке появилось оборудование нового поколения, разработанное компанией Mitsubishi Electric с учетом европейских требований к энергоэффективности вентиляционного оборудования (EuP Lot 11). Эффективность рекуперации новых моделей приточно-вытяжных установок серии LGH-RVX-E, которые обеспечивают подачу воздуха в диапазоне от 150 до 2000 м3 / ч, может достигать 85%. Они работают в режимах рекуперации теплоты, без теплообмена или в автоматическом режиме. Низкого потребления электроэнергии удалось добиться, применив вентиляторы с бесколлекторными двигателями постоянного тока. С установками поставляются два воздушных фильтра класса G3 (EU3) - для подачи и вытяжки. Также возможна поставка высокоэффективных воздушных фильтров F7 (EU7).

Предусмотрена работа этих установок в холодное время года: если температура наружного воздуха находится в диапазоне -15°C ... -10°C - приточный вентилятор работает прерывисто (60 мин. - Вкл., 10 мин. - Выкл.); а если температура опускается ниже -15 ° C, то приточный вентилятор работает в течение 5 минут, а в течение 55 минут находится в режиме ожидания. Однако, эти ограничения можно преодолеть, поскольку в системе управления установок Лоссней предусмотрена возможность управления работой выносного нагревателя, предназначенного для предварительного подогрева наружного воздуха.

С помощью русифицированного пульта управления можно задавать один из четырех режимов производительности вентилятора, при этом в каждом режиме есть возможность адаптации напорно-расходных характеристик к существующей сети воздуховодов. Можно также организовывать подпор или разряжение воздуха внутри помещения, обслуживаемого, а также осуществлять включение и выключение системы с любого внешнего сигнала, например от BMS-системы или датчика углекислого газа.

Для размещения установок производительностью 1500 и 2000 м3/ ч высотой 800 миллиметров нужны специальные помещения. Для решения этой проблемы компания Mitsubishi Electric, начиная с конца 2015 года, предлагает вариант установки «Лоссней» производительностью 1500, 2000, 2500 м3/ ч с вертикальным размером всего 500 миллиметров.

Их можно располагать за потолком подшивки и проводить техническое обслуживание снизу.

До сих пор блоки кондиционеров коммерческой серии Mr Slim могли работать совместно с установками приточно-вытяжной вентиляции «Лоссней» только при подключении к одной общей централизованной системе управления. Однако такая система в помещении есть не всегда, чаще всего вентиляция и кондиционирования управляются независимо друг от друга.

Компания Mitsubishi Electric разработала решение, которое позволит вентиляционных установок с рекуперацией теплоты торговой марки «Лоссней» управлять и температурой воздуха, то есть обеспечивать в помещении тепловой комфорт и качество воздуха одновременно.



Есть два варианта подготовки воздуха с точки зрения оптимизации его температуры: управления температурой воздуха в помещении в режиме охлаждения в диапазоне от 19 до 28 ° C и в режиме нагрева в диапазоне от 17 до 28°C, а также управление температурой подаваемого воздуха в режиме охлаждения в диапазоне от 17 до 23°C и в режиме нагрева в диапазоне от 23 до 28°C.

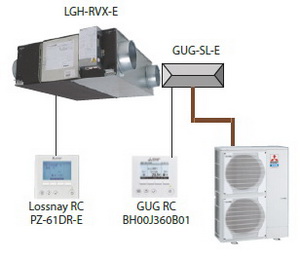

Для этого к вентиляционной установки «Лоссней» и до внешнего блока коммерческой серии Mr Slim, серии Power Inverter PUHZ-ZRP подключается теплообменный блок «фреон-воздух» модели GUG 01/02/03 / SL-E. Работой данного комплекса можно управлять либо с пульта управления теплообменного блока GUG-SL (Рис. 2а), выбирая режіми Thermo-ON и Thermo OFF и температуру воздуха в потоке в режиме охлаждения или нагрева, или с двух пультов (Рис. 2б), при этом второй - стандартный пульт установки «Лоссней», что позволяет включать или выключать подачу воздуха, а также выбор между режимами работы вентиляционной установки (степень производительности вентиляторов, режим рекуперации, вентиляции, байпас и т.п.).

При использовании такого решения есть следующие ограничения: к внешнему блоку серии Mr Slim присоединяется только один теплообменный блок GUG-SL, этот блок может работать только при степенях производительности «Лоссней» 3 и 4. В режимах вентиляции и байпаса, а также при степенях производительности 1-й и 2-й блоки GUG-SL должны быть выключены.

Полное описание (перейти по ссылке, источник журнал «Мир Климата»):

LOSSNAY — КОМПЛЕКСНОЕ РЕШЕНИЕ ДЛЯ КОМФОРТА И ЭНЕРГОЭФФЕКТИВНОСТИ
