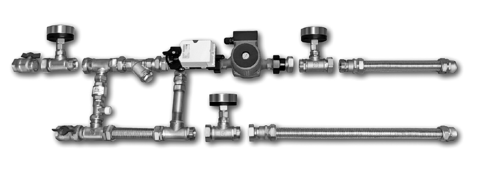

Смесительный узел Shuft MST 25-40-1.0-C24-F с гибкими подводками

Область применения

Смесительные узлы серии MST 25-40-1.0-C24-F применяются в системах вентиляции для регулирования мощности водяных нагревателей посредством 3-ходового клапана с приводом, который обеспечивает смешивание прямого и обратного теплоносителя.

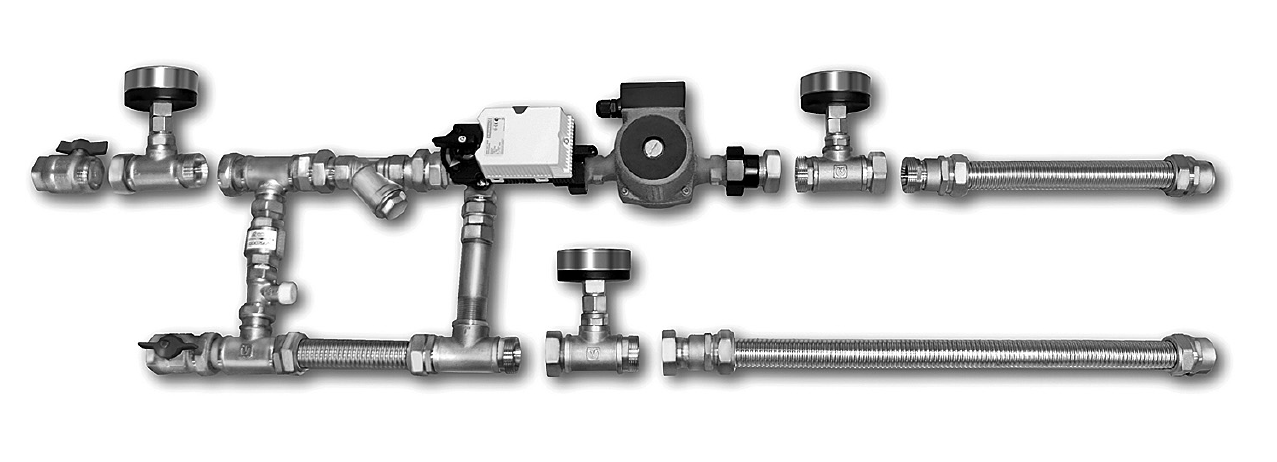

Комплектация

1. Циркуляционный насос Grundfos UCP 25-40 – обеспечивает необходимое давление для протекания жидкости в теплообменнике и самом узле
2. Трёхходовой вентиль VRG 131 15-1,0 – регулирует количество теплоносителя в теплообменник
3. Привод Gruner 225C-024T-05-W с плавным управлением – предназначен для управления трехходовым вентилем
4. Шаровые вентили запорные 1" – предназначены для удобства монтажа и демонтажа узла
5. Фильтр грубой очистки воды – обеспечивает защиту теплообменника и клапана от грязи
6. Байпас с обратным и регулировочным клапаном – для обеспечения постоянного расхода на контуре котла
7. Гибкие присоединительные трубки (из нержавеющей стали) – индекс "F" – предназначены для удобства подключения.

Технические характеристики

• Kvs клапана – 1,0;
• Мощность насоса максимальная, Вт – 62;
• Подсоединение труб – 1 "(дюйм);
• Время поворота, секунд – 60-120;
• Электрозащита привода – IP 42;
• Сигнал управления – 0-10 В.

Таблица сравнения

Смесительный узел для вентиляции Аэроблок MST 25-40-1.0-C24-F можно подобрать по таблице:

Технические характеристики приводов Gruner в смесительных узлах MST

Технические характеристики насосов Grundfos

Габариты на смесительные узлы MST

Схема соединения с теплообменником

Регулирование температуры воздуха в канале происходит за счет ограничения подачи горячей, (холодной) воды в водяной теплообменник с помощью трехходового вентиля Shuft VGR.

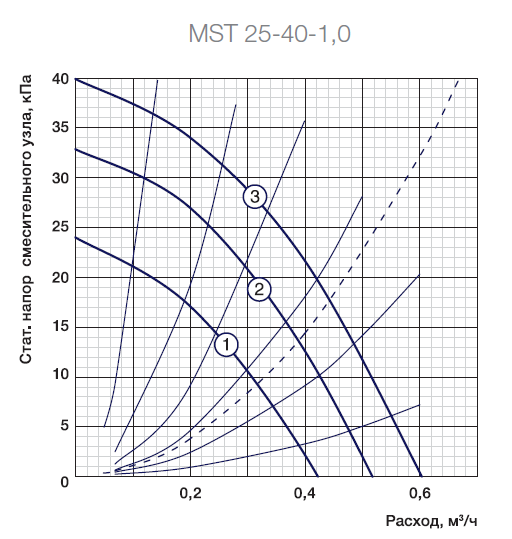

График по подбору

Смесительный узел для вентиляции MST 25-40-1.0-C24-F должен соответствовать необходимым параметрам. Необходимо определить требуемый расход воды проходящий через нагреватель (охладитель) и падение давления воды (требуемый напор). Эти значения определяются по графикам расчета нагревателей и охладителей, которые есть для каждого теплообменника.

Ограничесния при монтаже и эксплуатации

Эксплуатируя смесительный узел для вентиляции MST 25-40-1.0-C24-F необходимо соблюдать следующие условия:

• При температуре подаваемой воды более 110 ^оС применяются смесительные узлы обратной конфигурации, температура обратной воды в этом случае не должна превышать 105 ^оС;
• Максимально допустимое давление теплоносителя 10 бар;
• Установка смесительного узла на минимальном расстоянии от нагревателя;
• Положение вала насоса при монтаже должно быть горизонтальным.

Разновидность смесительных узлов

Смесительные узлы для вентиляции MST представлены в разном исполнении. Каждая модель обладает своим набором эксплуатационных параметров. В первую очередь, они отличаются присоединительными размерами, а также пропускной способностью клапана. Габариты и вес узла зависят от его мощности. Подбор этого оборудования должен делать специалист, ориентируясь на параметры конкретной вентиляционной системы. Монтаж неподходящей модели приведет к резким колебаниям температуры воздуха или перебоям в работе.
