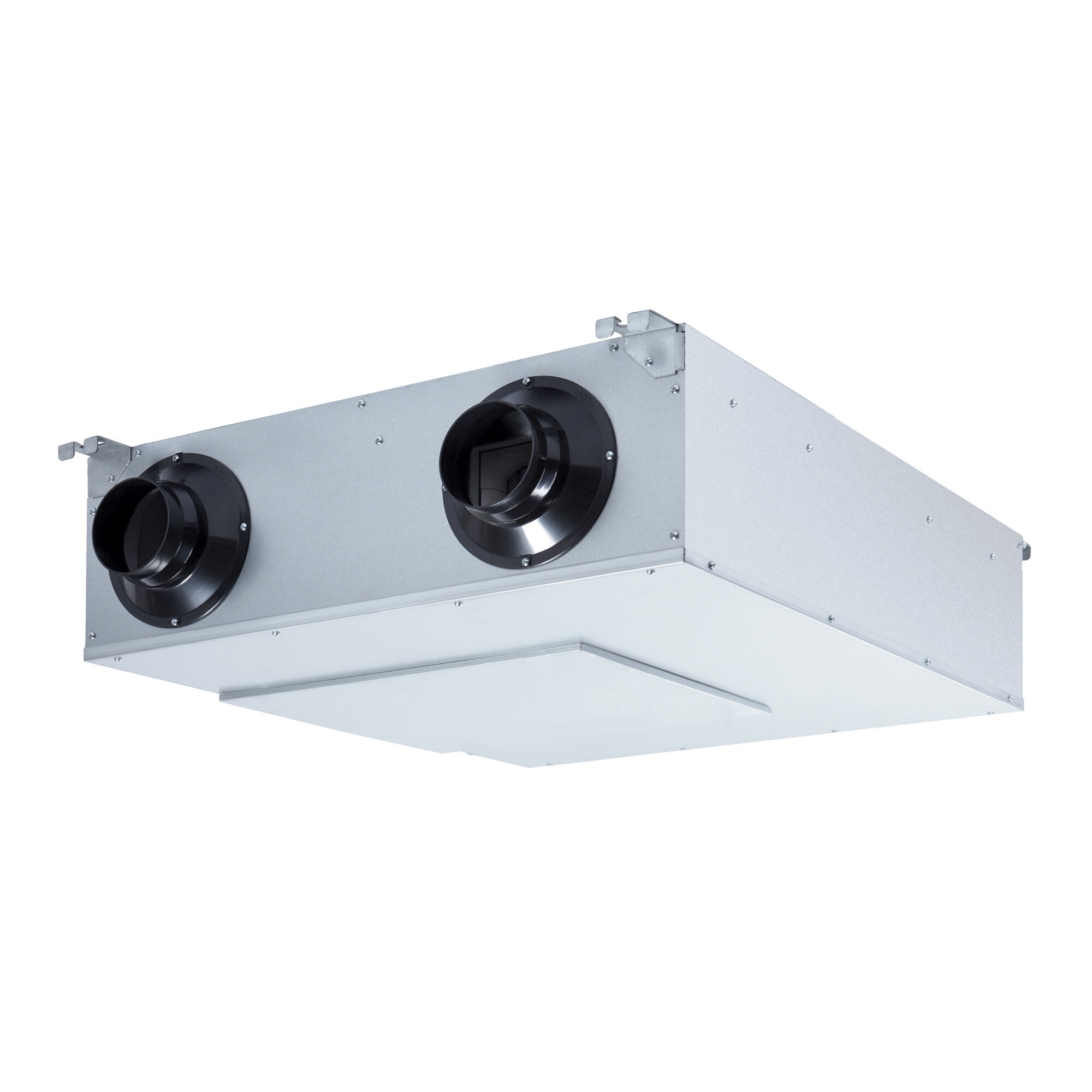

Приточно-вытяжная установка Shuft PVS-1100

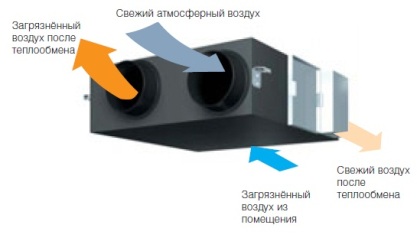

Приточно-вытяжная установка STAR — это компактное рекуперативное устройство предназначено для подачи, очистки и удаления отработанного воздуха в помещения небольших объемов. Нагрев и увлажнение воздуха осуществляется без дополнительных затрат электроэнергии. Происходит это за счет пластинчатого рекуператора мембранного типа, который извлекая тепло и влагу из утилизированного воздуха, передает их поступающему воздуху с улицы. Монтаж установки можно осуществлять непосредственно в обслуживаемом помещении и подвесным потолком.

  Конструкция Electrolux PVS-1100 STAR

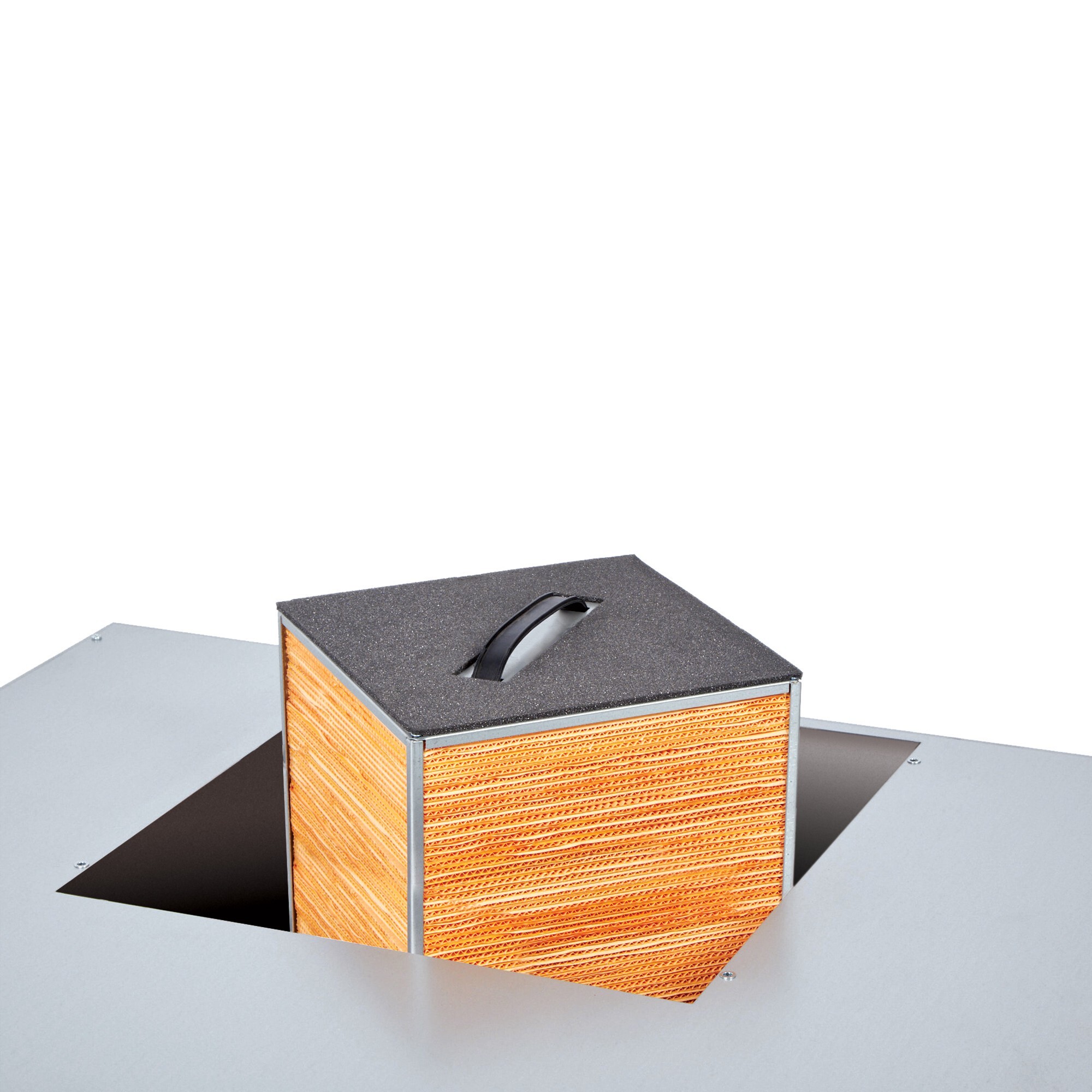

Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.

Система управления установки STAR оснащена функцией индикации загрязнения фильтра в зависимости от времени наработки. При этом пользователь может сам устанавливать время эксплуатации фильтра, максимальное значение периода эксплуатации составляет 3500 часов, или 145 дней.

Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125°С.

В условиях российского климата с холодной зимой стабильная работа без обмерзания рекуператора гарантирована при температуре наружного воздуха до -15°С.

Для случаев, когда температура наружного воздуха опускается ниже -15°С, во избежание обмерзания активируется специальный режим: система управления на 10 минут отключает работу установки. На тот случай, когда требуется непрерывная подача в помещение свежего воздуха и остановка работы даже на 10 минут является критичной, для предотвращения обмерзания рекуператора в системе предусмотрена возможность подключения вспомогательного электронагревателя малой мощности (поставляется отдельно). Рекомендуемая мощность вспомогательного электронагревателя - 9,0 кВт.

При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы подпора (поставляются отдельно), позволяющие увеличить свободный напор вентилятора установки в два раза. Рекомендуемая мощность вспомогательного электронагревателя для установки с дополнительным вентилятором - 12,0 кВт.

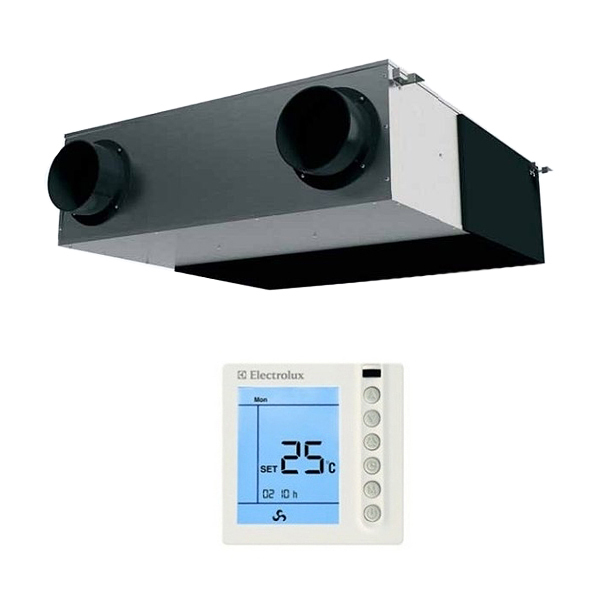

Управление установкой осуществляется с пульта управления ERC-16, оснащенного большим жидкокристаллическим дисплеем. Отображаются время, скорость вентилятора, температура приточного воздуха, состояние фильтра. Пользователь может выбрать скорость вращения вентилятора и использовать недельный таймер на 4 периода.

  Отличительные особенности

• Встроенная система автоматики

• Самодиагностика ошибок
• Программируемый пульт управления с ЖК-дисплеем в комплекте
• Функция программирования недельного расписания работы установки
• КПД рекуператора до 85-90% при максимальном расходе воздуха
• Степень фильтрации EU5
• Контроль загрязнения фильтра по времени наработки с изменяемым параметром
• Бесперебойная работа без обмерзания при температуре до -15С
• Два режима работы при температуре ниже -15С:
  • автоматический режим оттаивания рекуператора
  • режим предотвращения обмерзания с подключением внешнего электронагревателя

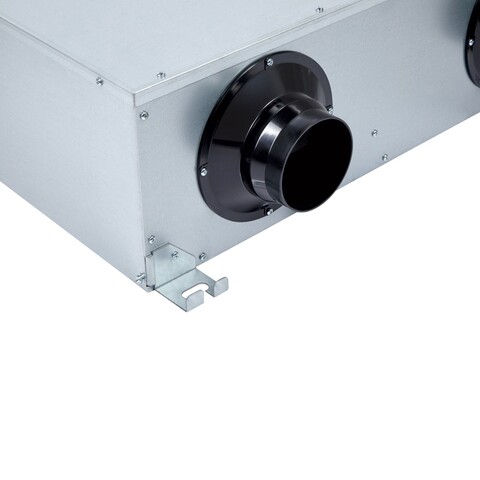

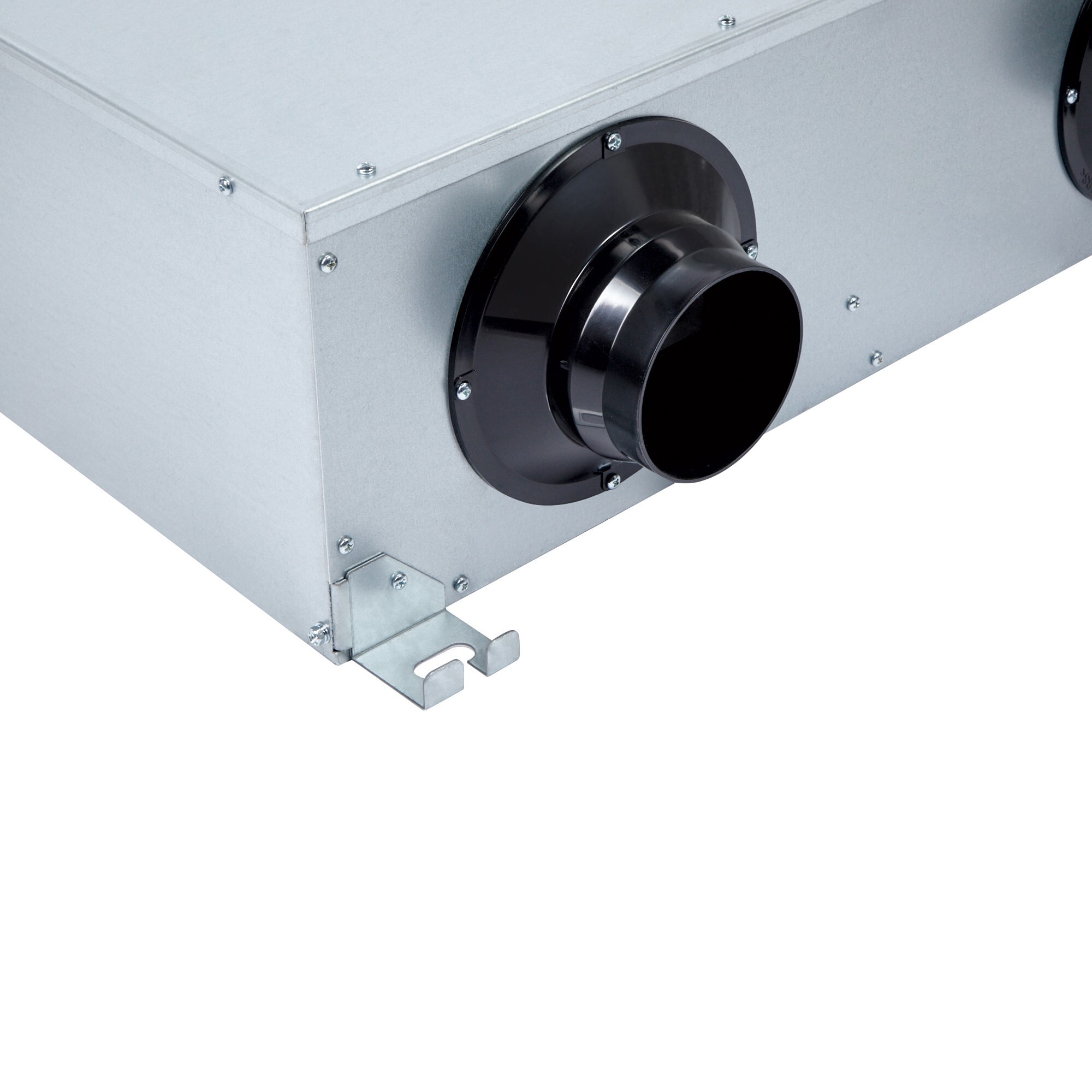

• Установка предназначена для монтажа непосредственно к круглым воздуховодам

Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. Высота пространства за подвесным потолком  - 440 мм. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок. Не допускается

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

  Уход

Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.

Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.

Проверка надежности электрических соединений производится не реже 1 раза в год.

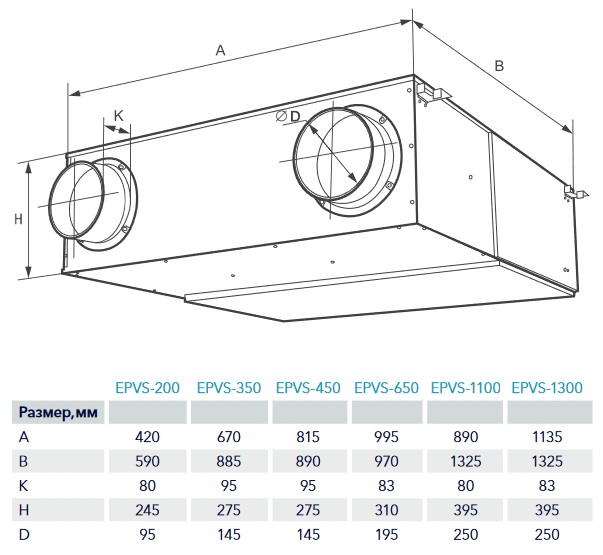

  Габаритные показатели и присоединительные размеры PVS-1100
