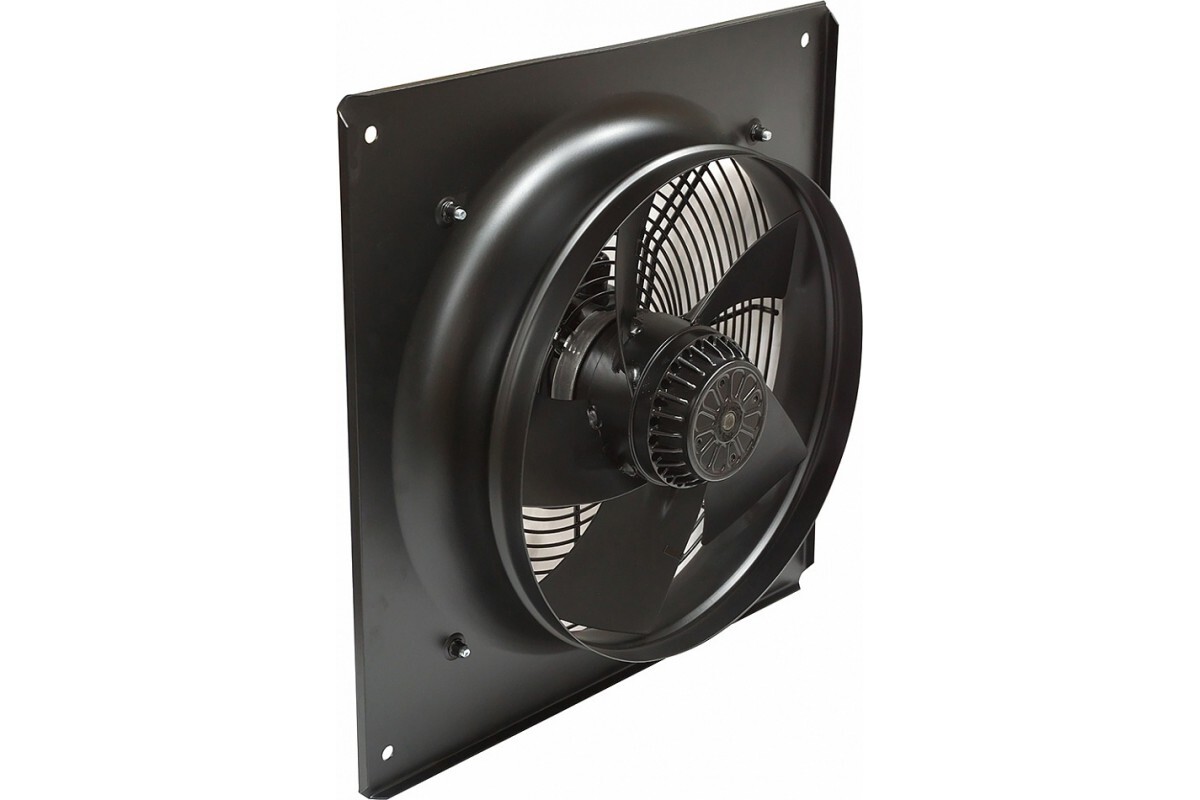

Вентилятор осевой Ровен YWF(K)2E-250-ZF

• Компактные, малошумные вентиляторы;
• Лопасти из углеродистой стали с лакокрасочным покрытием;
• Удобный монтаж;
• Установка в любом положении;
• Ресурс не менее 40 000 часов работы;
• Класс защиты электродвигателя IP 54;
• Биметаллическая защита двигателя;
• Температура перемещаемого воздуха -25°С...+40°С.

Пример обозначения:

        Вентилятор осевой YWF-4Е-250-B with plate

      где: YWF – серия осевого вентилятора с защитной решеткой;
             4 – число полюсов электродвигателя;
             Е – комплектация однофазным двигателем;
             (D - комплектация трехфазным электродвигателем);
             250 – типоразмер вентилятора (по диаметру рабочего колеса);
             B – нагнетание (S - всасывание);
             with plate – с настенной панелью.

Габаритные и присоединительные размеры



Электрическая схема подключения к вентилятору на 220В

Электрическая схема подключения к вентилятору на 380В

L1, L2, L3 — питание 3Ф, 380В,
ТК — термозащита (биметалл),
РЕ — заземление
