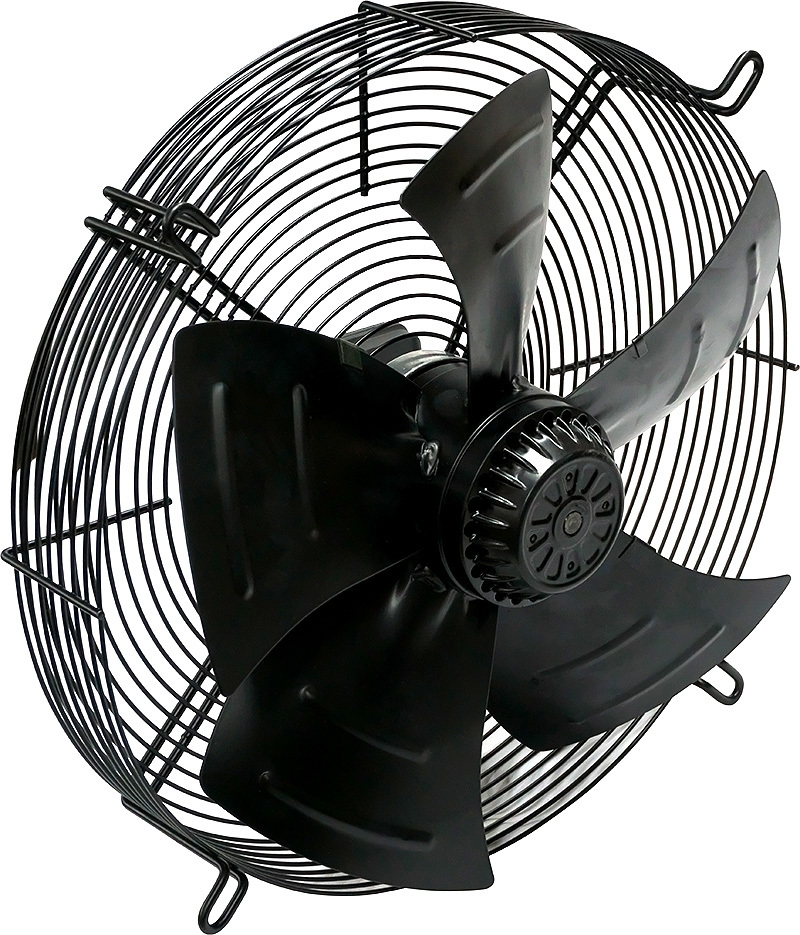

Вентилятор осевой Ровен YWF(K)6E-630-Z всасывающий

• Компактные, малошумные вентиляторы;
• Лопасти из углеродистой стали с лакокрасочным покрытием;
• Удобный монтаж;
• Установка в любом положении;
• Ресурс не менее 40 000 часов работы;
• Класс защиты электродвигателя IP 54;
• Биметаллическая защита двигателя;
• Температура перемещаемого воздуха -25°С...+40°С.

Пример обозначения:

Вентилятор осевой YWF-4Е-250-B


           где: YWF – серия осевого вентилятора;
                4 – число полюсов электродвигателя;
                Е – комплектация однофазным двигателем;
                (D - комплектация трехфазным электродвигателем);
                250 – типоразмер вентилятора (по диаметру рабочего колеса);
                B - нагнетание (S - всасывание).

Габаритные и присоединительные размеры

Модель	D	A	C	E	L
YWF-200 (Z)	195	220	132	250	50
YWF-250 (Z)	250	282	158	320	75
YWF-300 (Z)	295	330	105	370	80
YWF-350 (Z)	360	390	110	420	80
YWF-400 (Z)	400	440	130	480	90
YWF-450 (Z)	440	500	140	525	90
YWF-500 (Z)	499	525	206	567	90
YWF-550 (Z)	553	575	214	624	100
YWF-630 (Z)	610	670	160	750	100
YWF-710 (Z)	703	765	272	841	211
YWF-800 (Z)	786	900	191	1028	226
YWF-910 (Z)	903	1047	208	1120	221



Электрическая схема подключения к вентилятору на 220В

Электрическая схема подключения к вентилятору на 380В

L1, L2, L3 — питание 3Ф, 380В,
ТК — термозащита (биметалл),
РЕ — заземление
