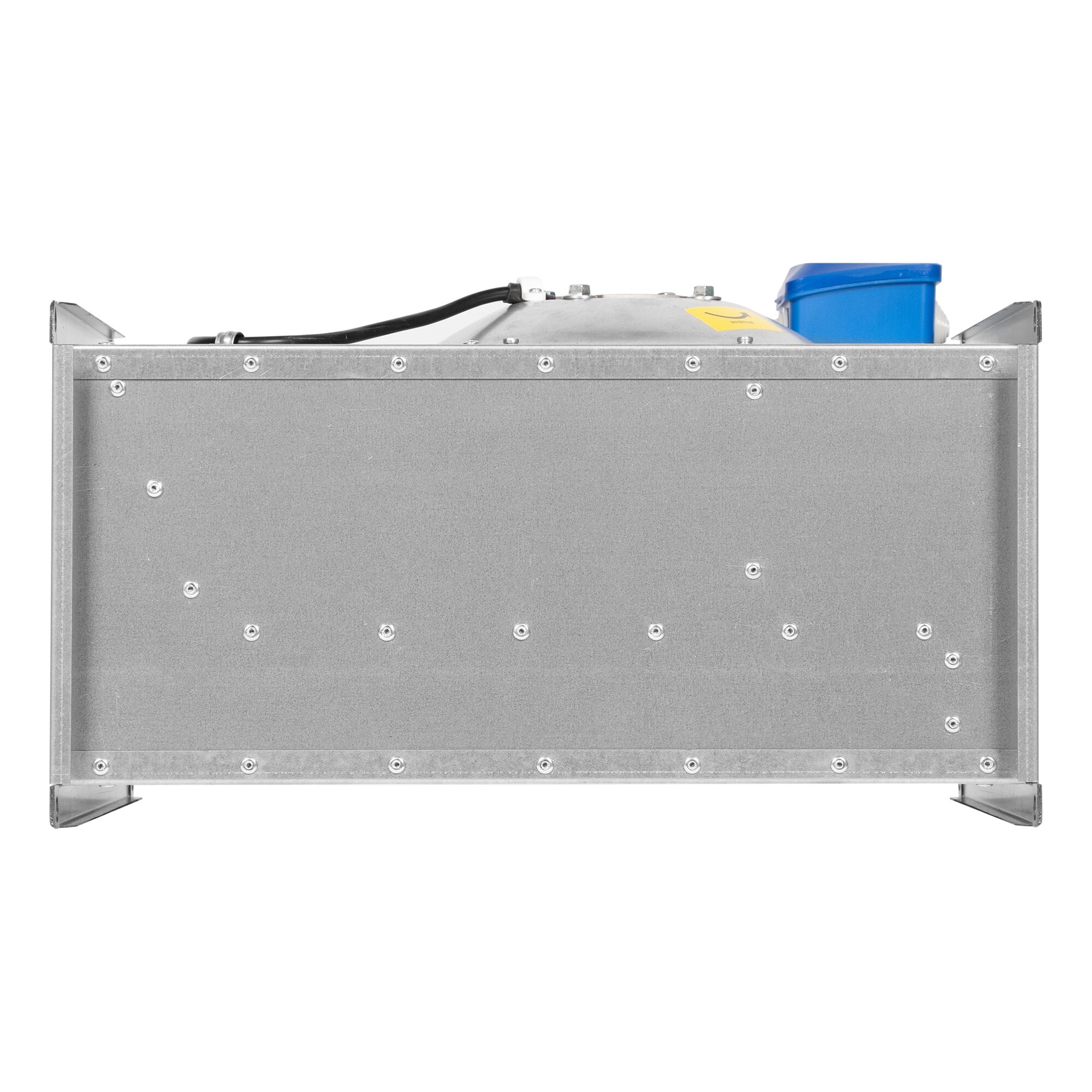

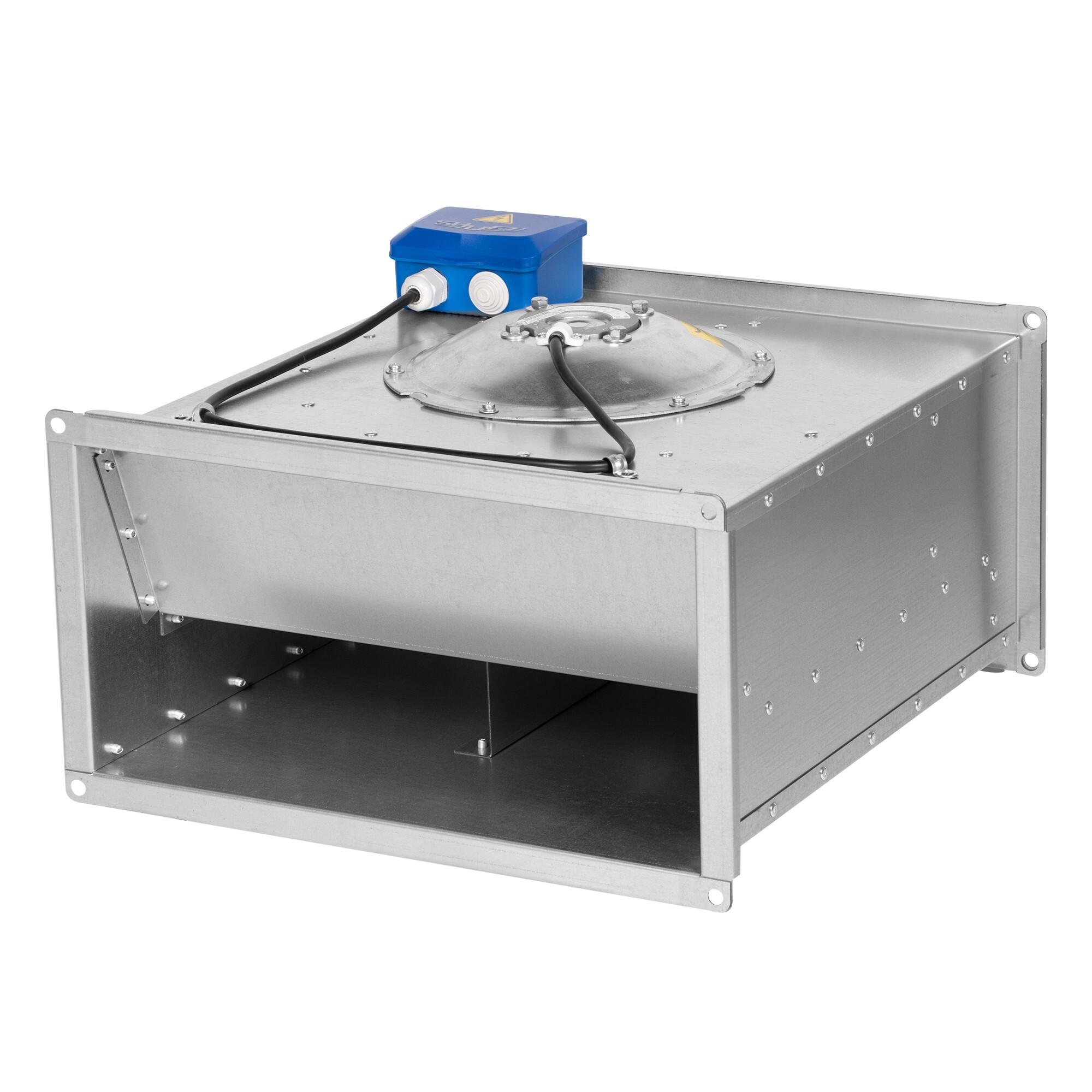

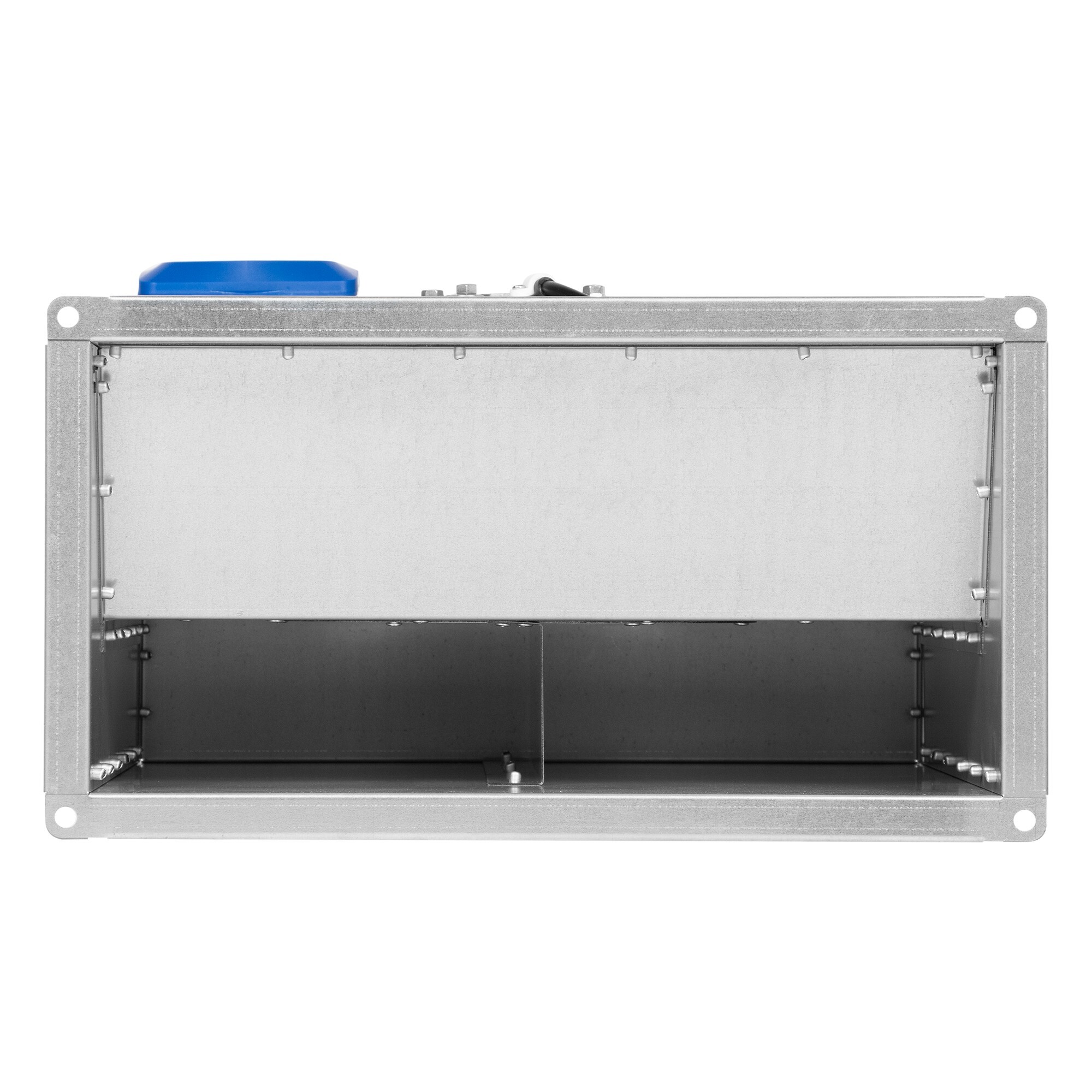

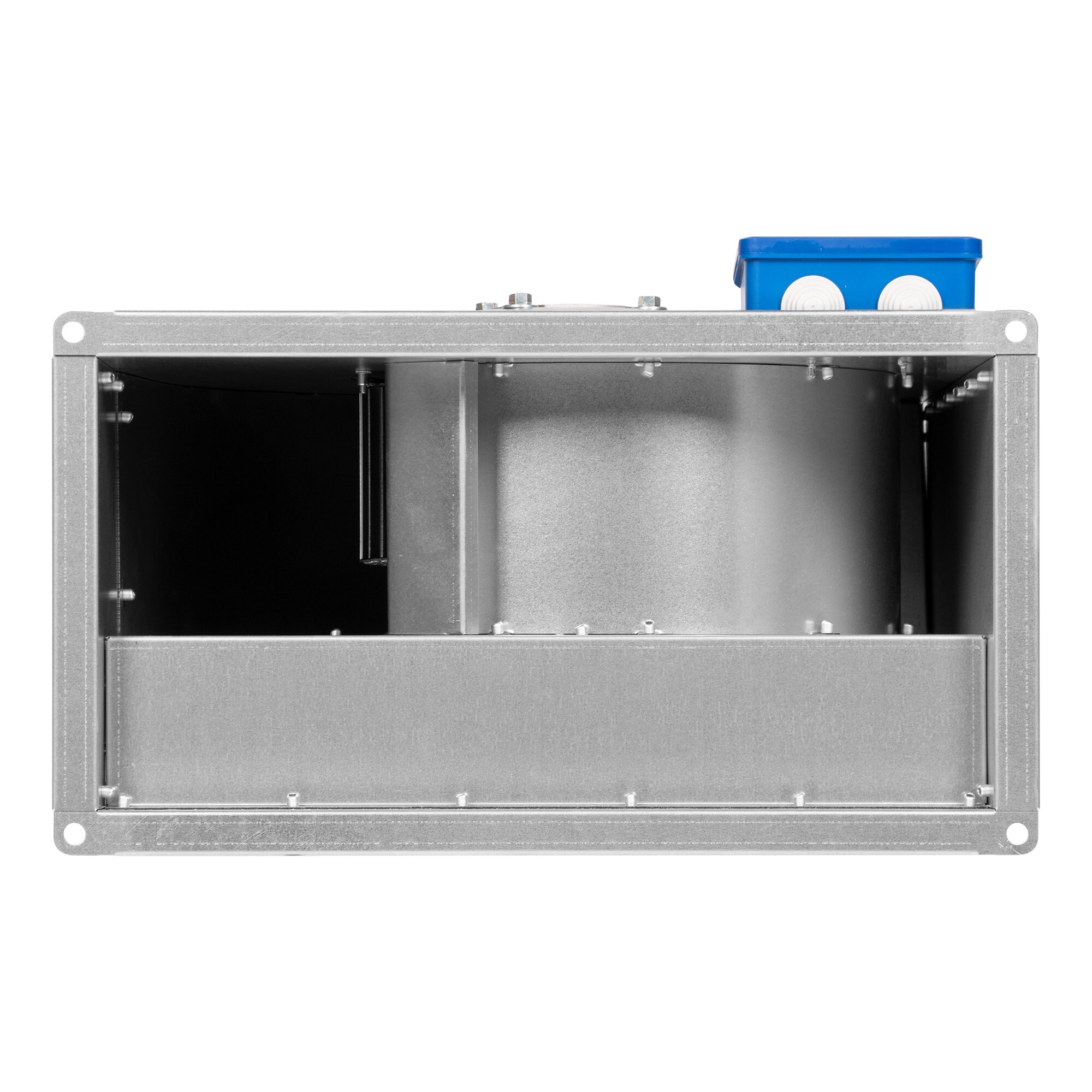

Shuft RFE 500×250-4 VIM прямоугольные канальные вентиляторы с вперед загнутыми лопатками
Применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Корпус вентиляторов серии RF VIM изготовлен из оцинкованной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками и асинхронным двигателем с внешним ротором IP54, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Защита двигателя вентилятора осуществляется встроенными термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T и TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T, TRD-T или однофазных плавных регуляторов скорости SRE. При использовании частотных преобразователей следует обеспечить синусоидальную форму сигнала (между преобразователем и двигателем должен устанавливаться фильтр).
Преимущества
Монтаж
Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания

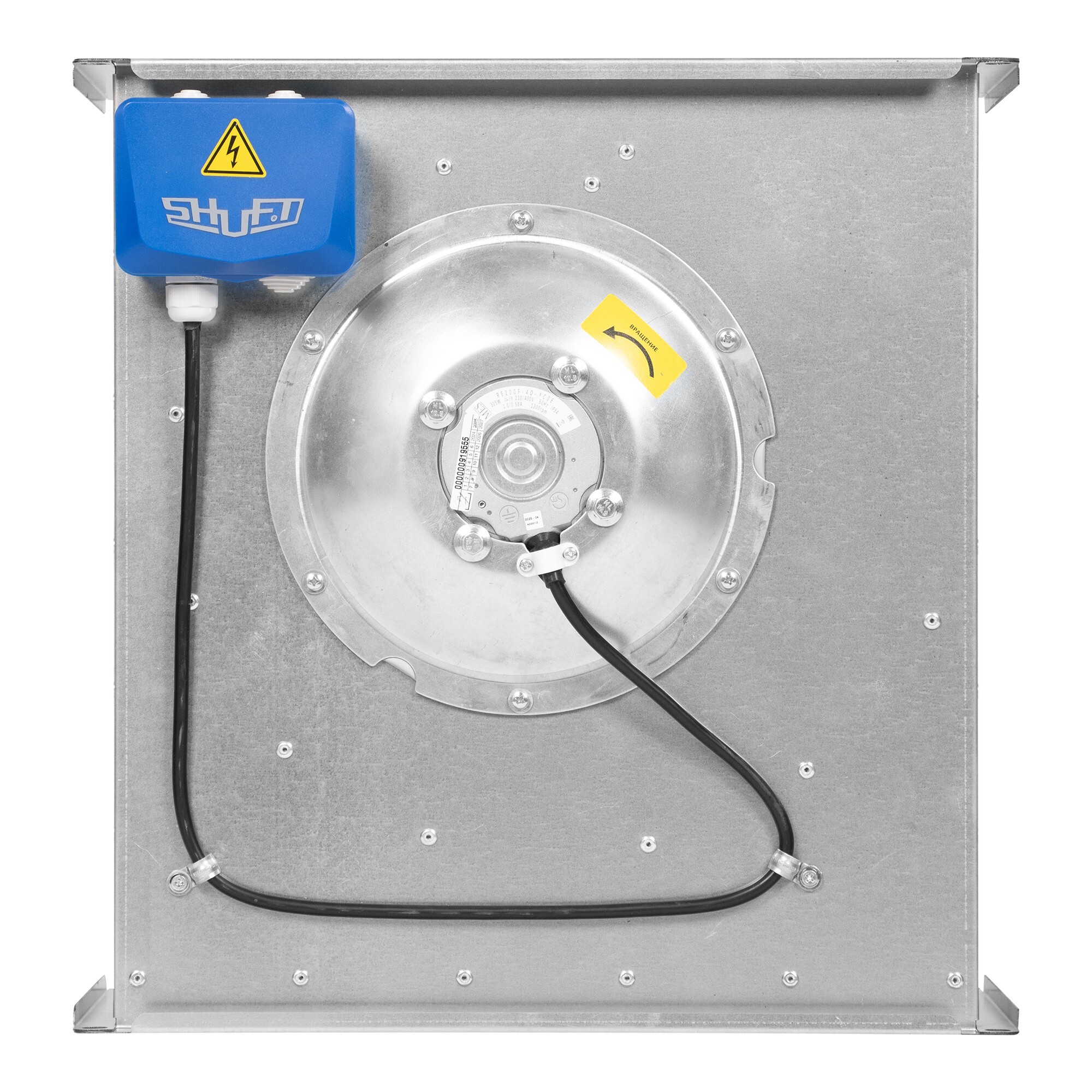

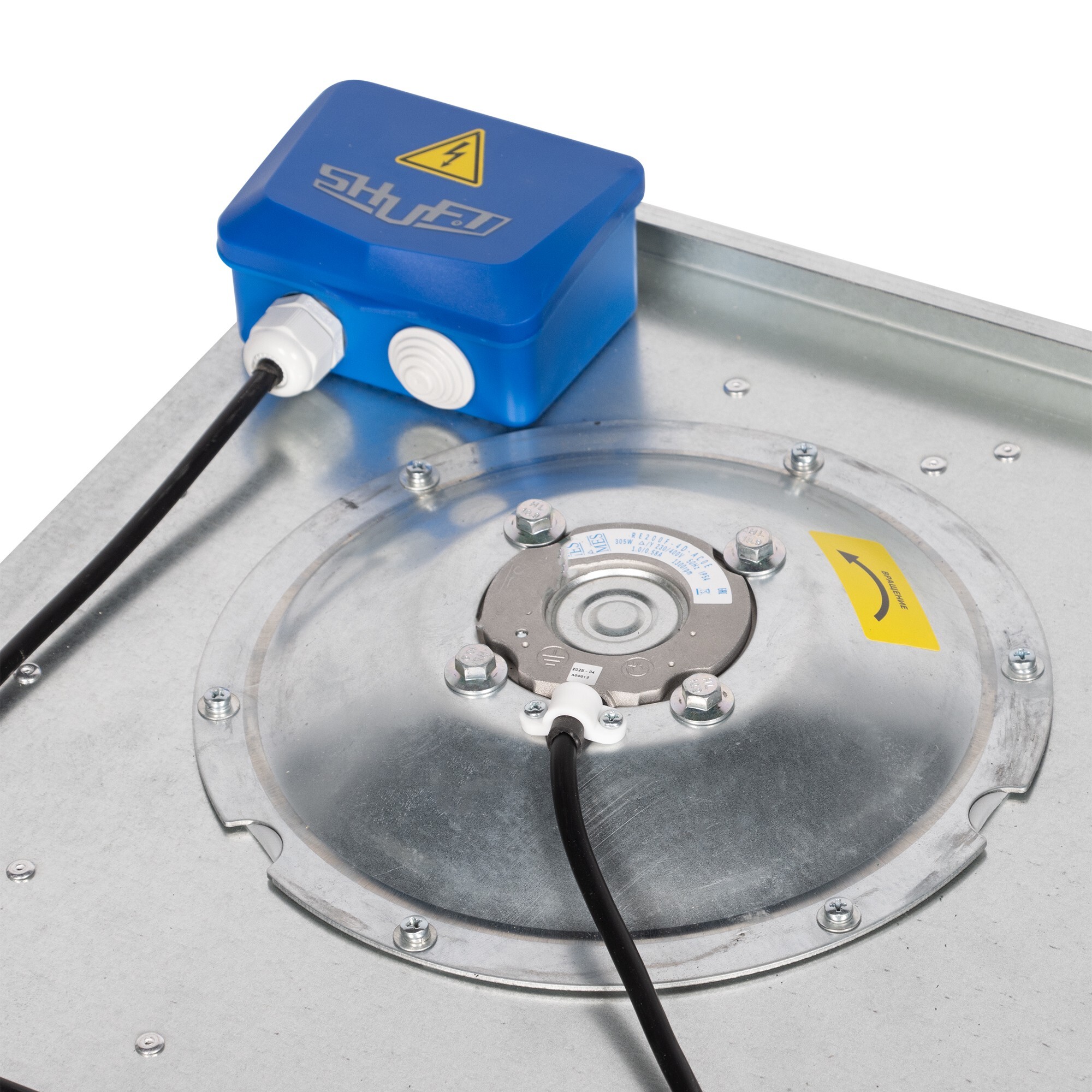

На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход
Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Схема электрических соединений
Размеры
Модель | L | W | H | W1 | H1 | W2 | H2 | H* | d |
---|---|---|---|---|---|---|---|---|---|
RFE 500х250-4 VIM | 535 | 500 | 250 | 522 | 272 | 542 | 292 | 320 | 9 |
Тип оборудования | Вентилятор канальный |
Серия | RF VIM |
Производитель | Shuft |
Цвет | Серебристый |
Страна | Россия |
Гарантия | 1 год |
Тип конструкции вентилятора | Центробежный |
Назначение | для прямоугольных каналов |
Степень защиты | IP54 |
IP электродвигателя | IP54 |
Материал | Оцинкованная сталь |
Напряжение электропитания | 220-240 В/ 1 фазы/ 50 Гц |
Мощность (кВт) | 0.51 |
Макс. производительность, м3/час | 1700 |
Частота вращения, об/мин | 1250 |
Макс. напор, Па | 320 |
Защита от перегрева | Да |
Макс. температура перемещаемого воздуха, °С | от -20 до +40 °С |
Рабочий ток, А | 2.3 |
Уровень шума, дБ | 59 |
Посадочный размер канала, мм | 500x250 |
Мощность (Вт) | 510 |
Длина товара, мм | 535 |
Ширина товара, мм | 542 |
Высота товара, мм | 320 |
Вес товара, кг | 17 |
