Приточная установка Shuft CAU 3000/3-W VIM с водяным нагревом

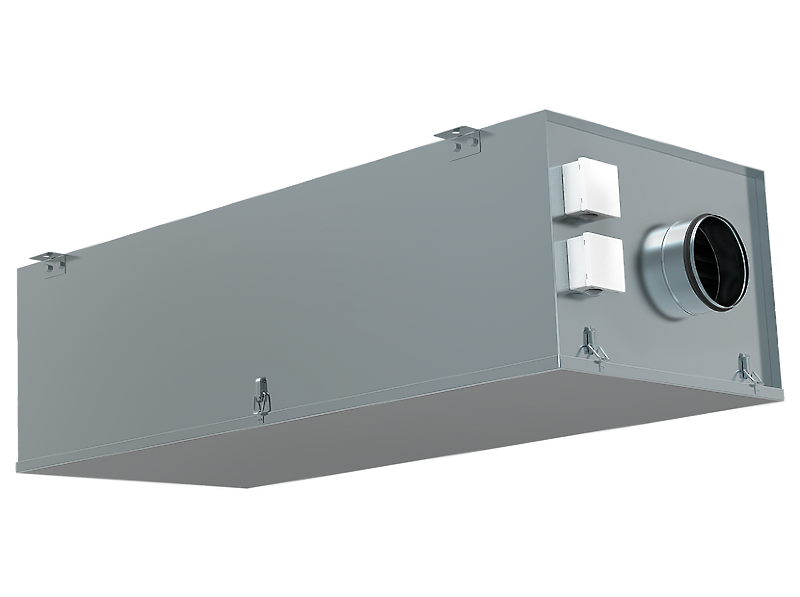

Компактная приточная установка SHUFT CAU 3000/3-W VIM с водяным нагревом.

Компактные приточные установки CAU-W VIM предназначены для обеспечения притока воздуха в помещениях небольших и средних объемов: квартирах, офисах, магазинах и т. д.

Установки изготавливаются в компактном звуко- и теплоизолированном корпусе из оцинкованной стали. Установки серии CAU VIM можно устанавливать непосредственно в обслуживаемом помещении за подвесным потолком.

Высокое качество продукции

SHUFT – европейская компания, специализирующаяся на вентиляционном оборудовании и приборах автоматики для объектов гражданского и промышленного назначения.

Преимущества приточная установка SHUFT CAU 3000/3-W VIM с водяным нагревом

• Установки изготавливаются в компактном звуко- и теплоизолированном корпусе из листовой оцинкованной стали. Толщина изоляции из базальтовой минеральной ваты 50 мм.
• Вентилятор установки оборудован высокоэффективной крыльчаткой с асинхронным двигателем с внешним ротором.
• Уплотненные шариковые подшипники двигателя не требуют техобслуживания и обеспечивают увеличенный срок службы.
• Защита двигателя вентилятора осуществляется встроенными термореле (термоконтактами).
• Теплообменник водяного нагревателя изготавливается из медных труб с алюминиевым оребрением. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Максимальная температура воды/давление составляют +100°С/16 бар или +150°С/10 бар. Нагреватель испытан на герметичность при давлении 30 бар.
• Блоки оснащены карманным фильтром класса EU5.
• В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
• Пайка калачей водяных воздухонагревателей осуществляется припоем с 5% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.

Дополнительно можно приобрести

Воздушные клапана DCA, DR, обратные клапаны RSK, быстроразъемные хомуты FCC, однофазные плавные регуляторы скорости MTY, пятиступенчатые трансформаторы FSRE, FSRD, шумоглушители SRr, SCr, циркуляционный насос, 3-х ходовой вентиль, привод вентиля.
Для приточных установок поставляются сменные фильтры.
Установка может быть укомплектована либо комплексной системой, либо отдельными элементами автоматики.
В комплексную систему входит щит автоматики со всеми необходимыми для работы датчиками. Датчик защиты от заморозки поставляется отдельно.
Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, контактный (или погружной) датчик температуры, термостат защиты от замерзания.

Монтаж SHUFT CAU 3000/3-W VIM с водяным нагревом

Приточная установка CAU-W поставляется готовая к подключению. Установка может монтироваться как горизонтально, так и вертикально, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания вентилятора.

Не допускается:

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Подключение электричества

В секции электрооборудования расположена клеммная колодка для подключения к электросети. Подключение должно производиться только квалифицированным персоналом и согласно схеме подключения.

Уход

Единственное требование - очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.

Перед очисткой необходимо убедиться, что:

• Прекращена подача напряжения;
• Выключатель заблокирован;
• Крыльчатка вентилятора полностью остановилась;
• Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.

При очистке установки следует помнить, что:

• Фильтр подлежит замене один раз в полгода;
• Для чистки крыльчатки ее требуется снять (вместе с электродвигателем);
• Чистить необходимо осторожно, чтоб не нарушить балансировку крыльчатки;
• Нельзя применять агрессивные химические вещества или очистители;
• Нельзя применять острые предметы и устройства, работающие под высоким давлением;
• Нельзя погружать двигатель в воду или другую жидкость.

Подшипники в случае повреждения подлежат замене.

Габаритные размеры CAU 3000/3-W VIM

Сертификат

Декларация о соответствии ТР ТС.
