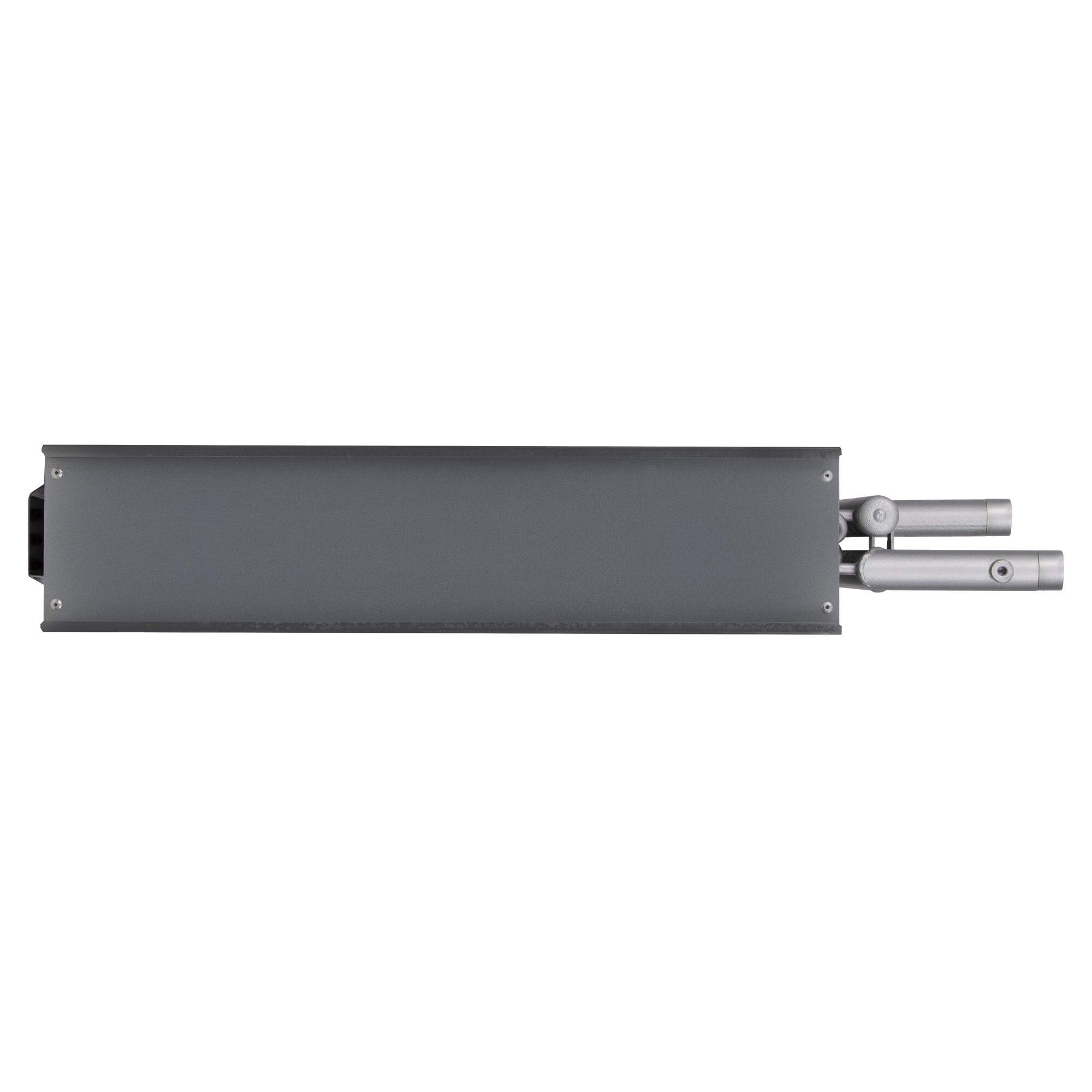

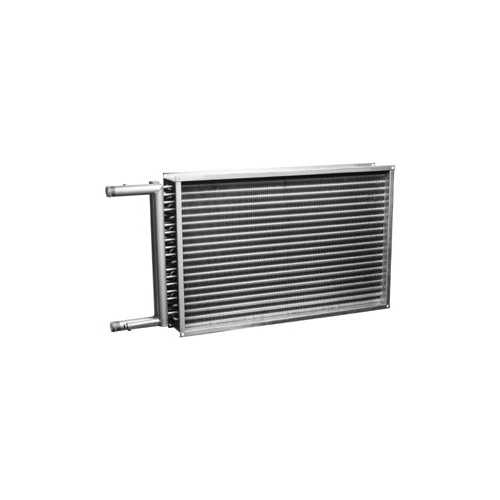

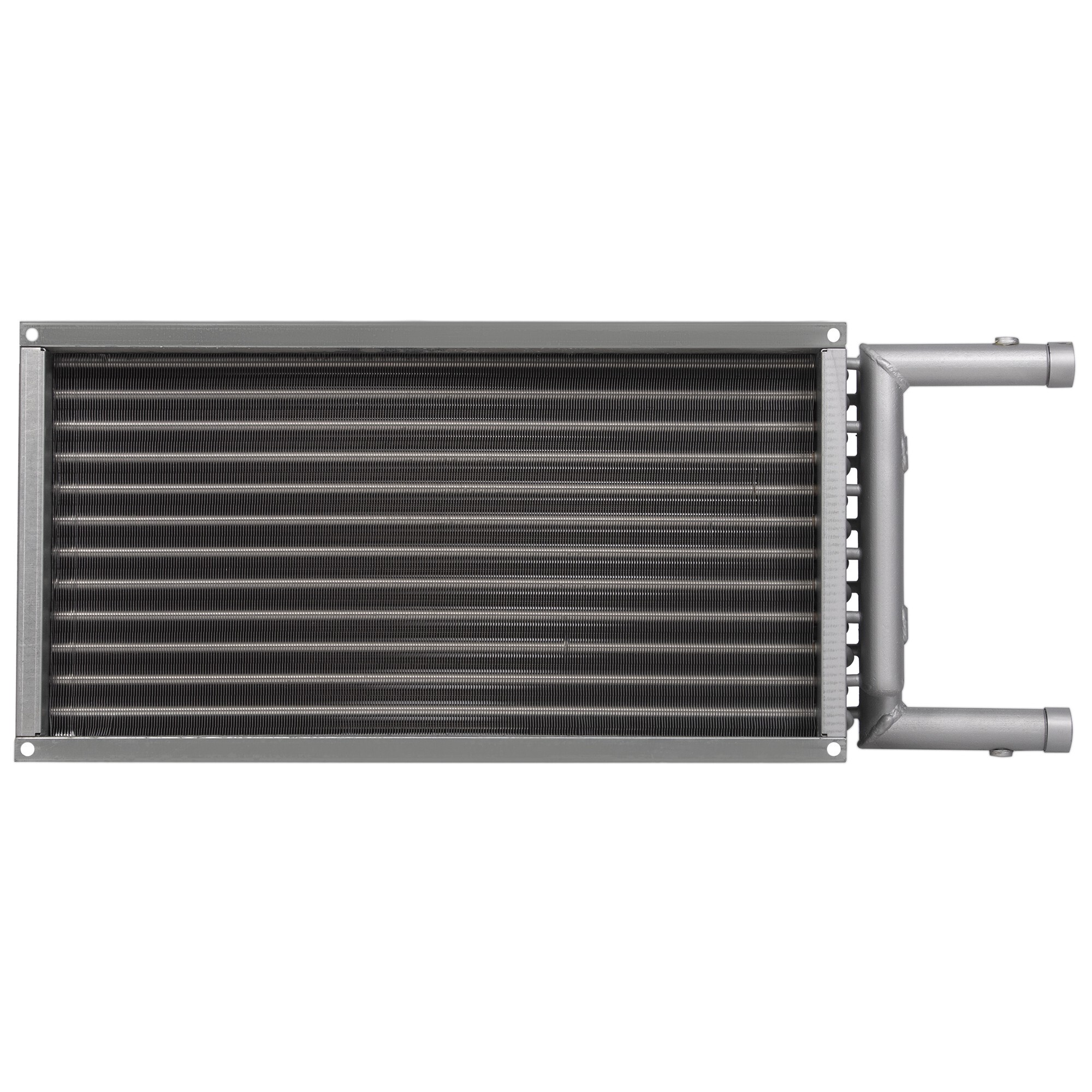

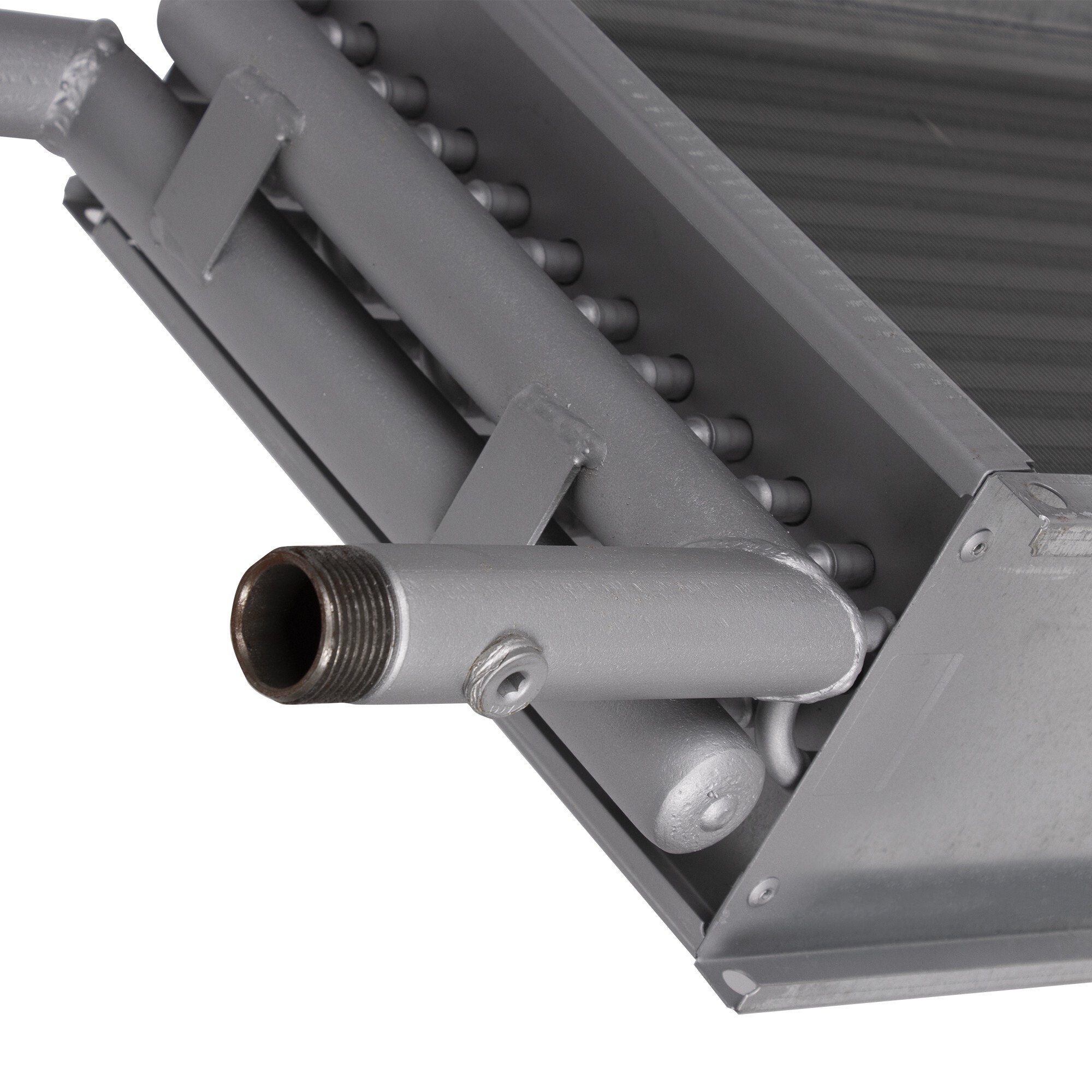

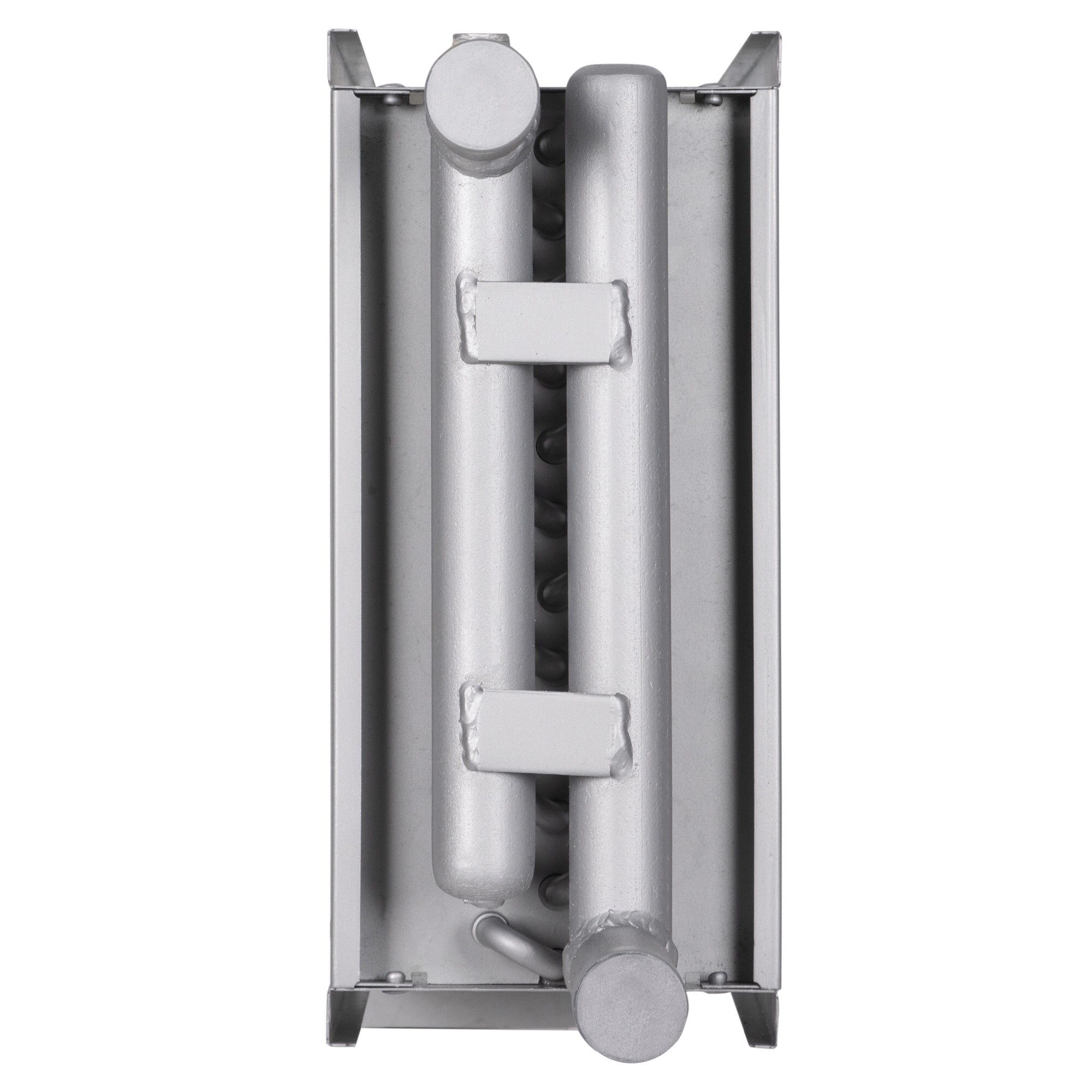

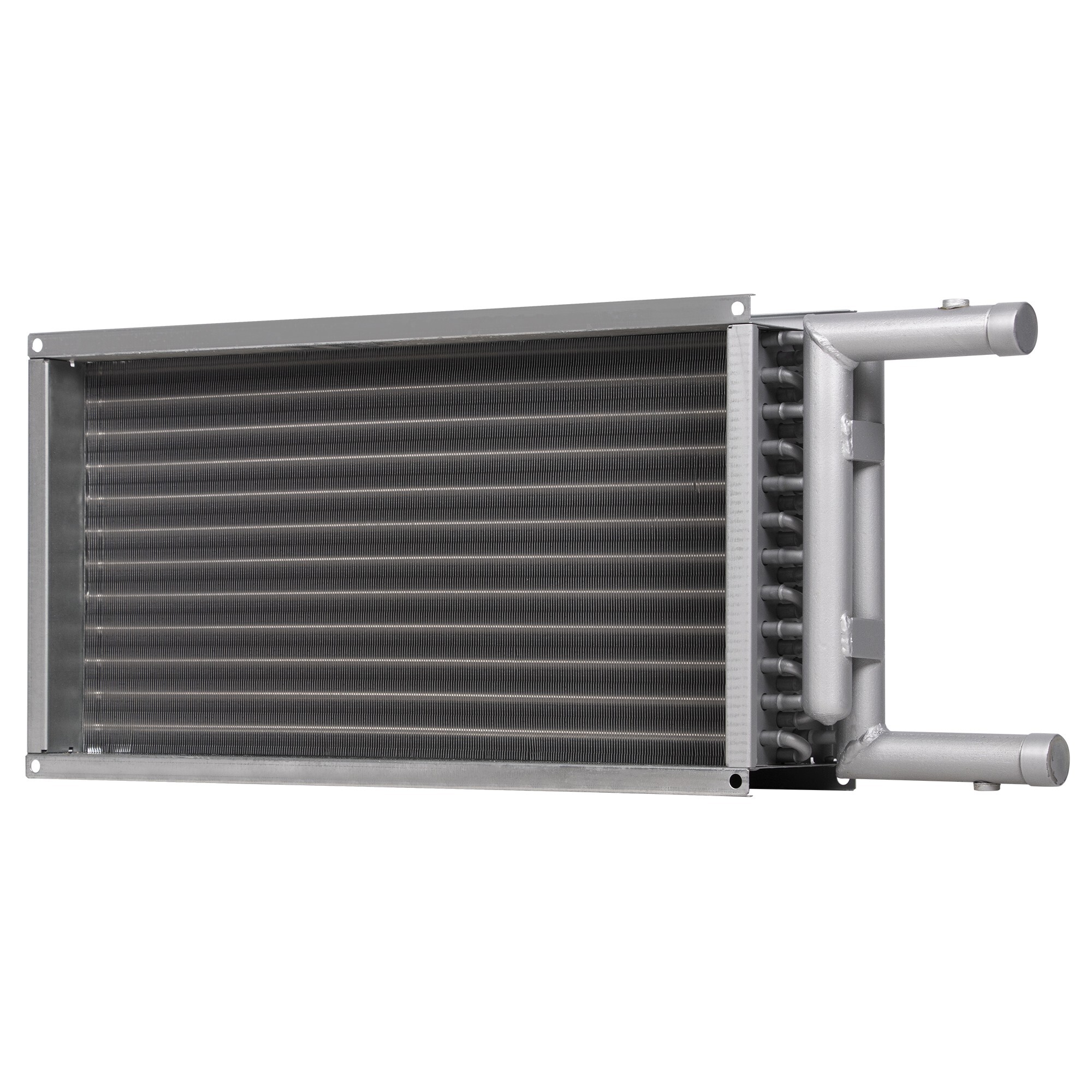

Канальные теплообменники PBAS предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4”). Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.
Установка
Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки, и т. п. должно быть не менее диагонального размера теплообменника.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.
Защита от замораживания
Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
Т1 и Т2 - подающий и обратный трубопроводы сети теплоснабжения; 1 - узел обвязки; 2 - теплообменник водяной, ∆Pнагр - гидравлическое сопротивление теплообменника; 3 - регулирующий клапан, ∆Pкл - потери давления в клапане (зависят от типоразмера выбираемого клапана); 4 - циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках теплообменника); | 5 - запорные вентили; 6 - подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ∆Pпод и ∆Pобр соответственно – потери давления в них; 7 - обратный клапан; 8 - балансировочный вентиль; 9 - грязевой фильтр. |
Тип оборудования | нагреватель водяной |
Серия | PBAS |
Производитель | Арктос |
Цвет | Серебристый |
Страна | Россия |
Гарантия | 1 год |
Назначение | для прямоугольных каналов |
Степень защиты | IP44 |
Материал | Оцинкованная сталь |
Объём бака, л | 1.9 |
Мощность (кВт) | 36.9 |
Макс. производительность, м3/час | 1350 |
Макс. температура жидкости, С | 150 |
Диаметр подключения резьбы, дюйм | 1" |
Посадочный размер канала, мм | 500x250 |
Тип нагревательного элемента | Медно-алюминиевый теплообменник с механически расширенными трубами |
Вход/выход теплообменника | Внешняя |
Шаг оребрения теплообменника, мм | 2.1 |
Длина товара, мм | 130 |
Ширина товара, мм | 650 |
Высота товара, мм | 288 |
Вес товара, кг | 8.9 |
