Водяной нагреватель Арктос PBAS 400x200–4–2,5

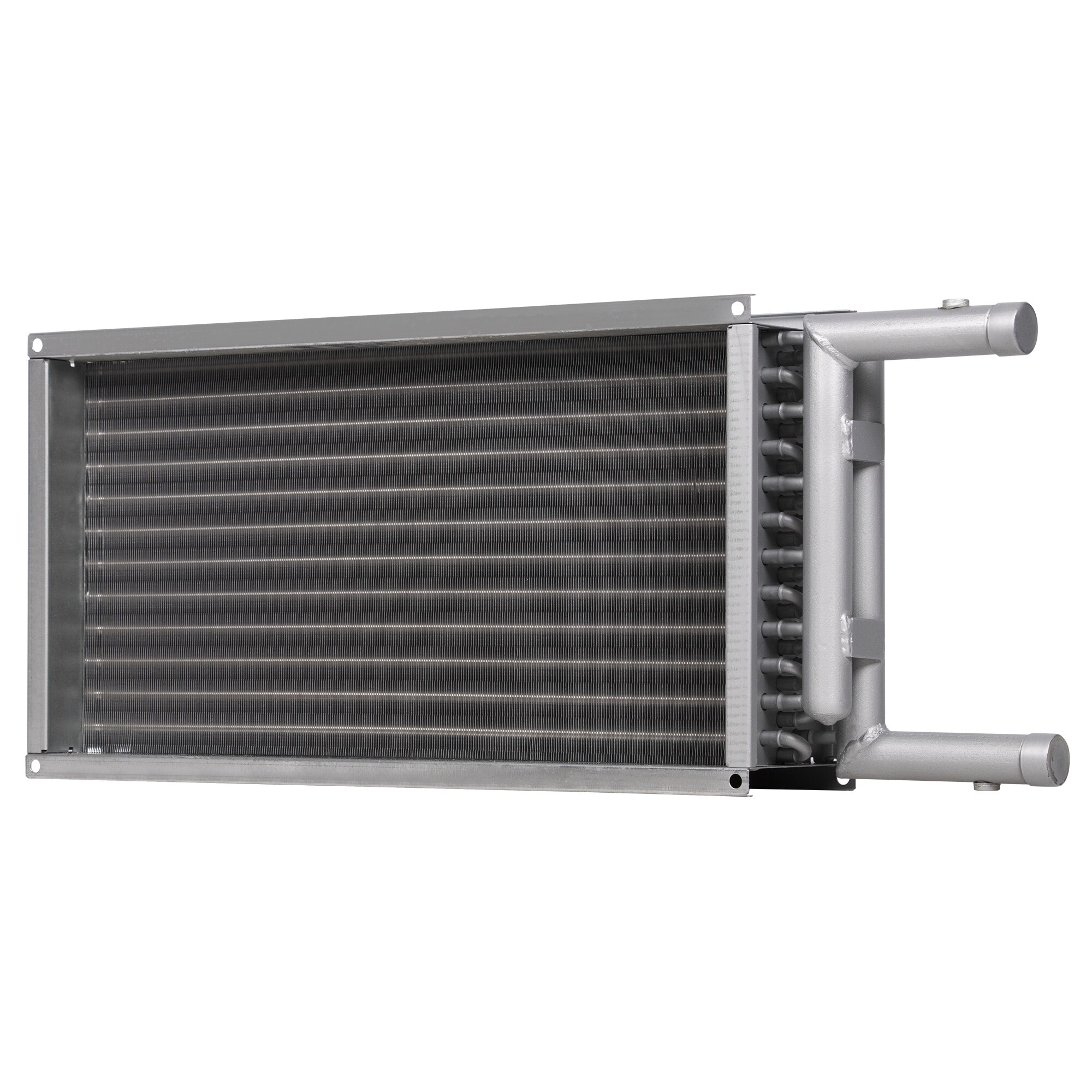

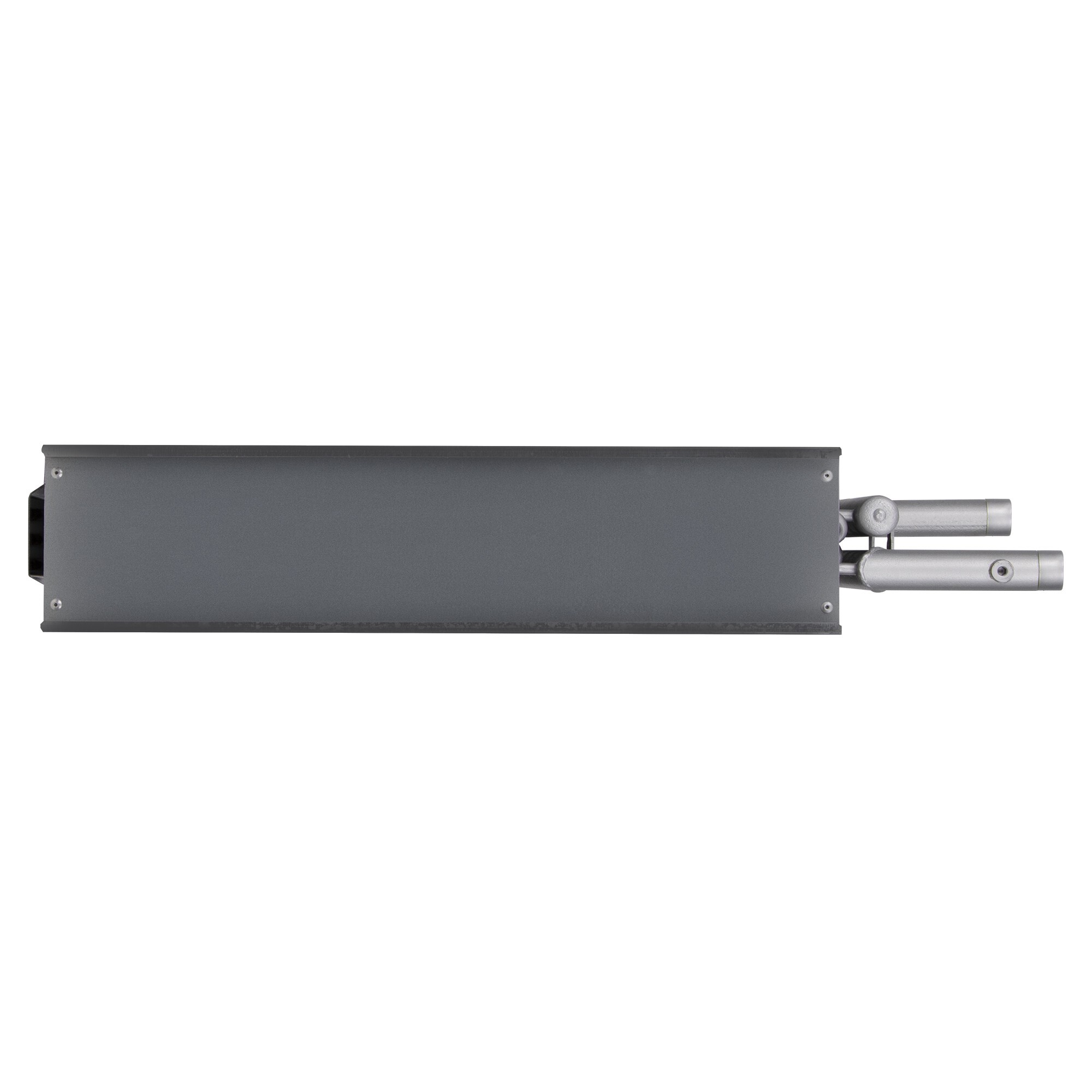

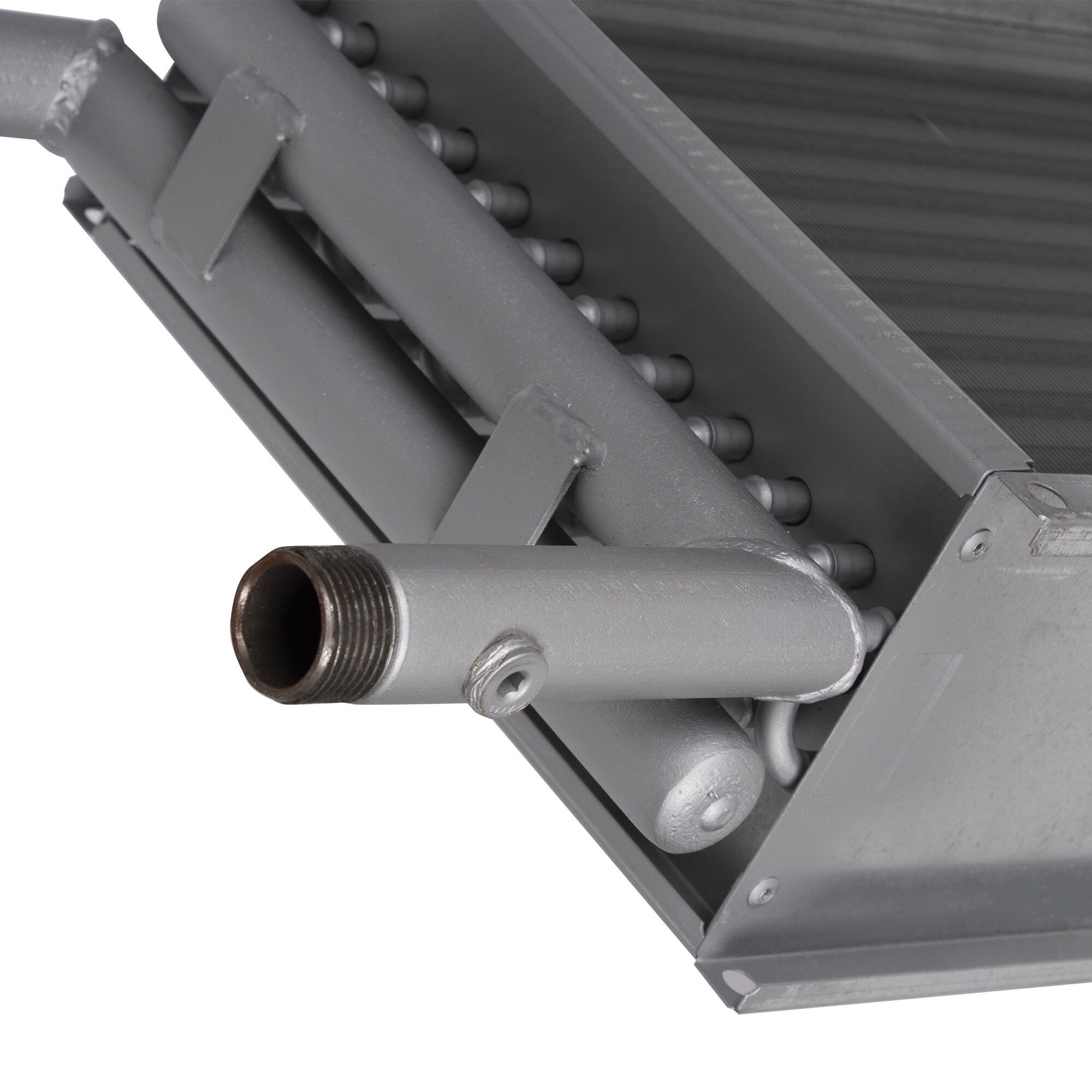

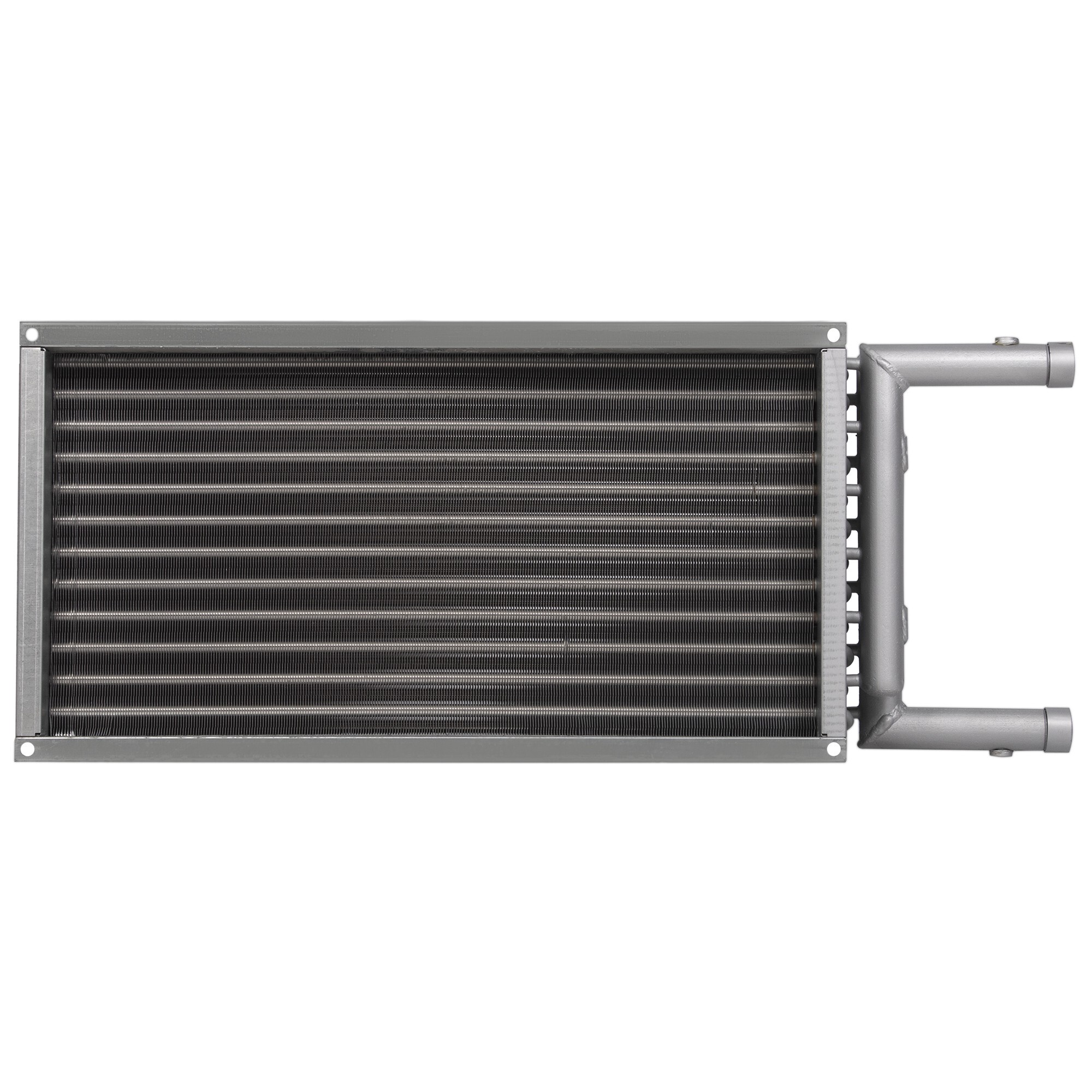

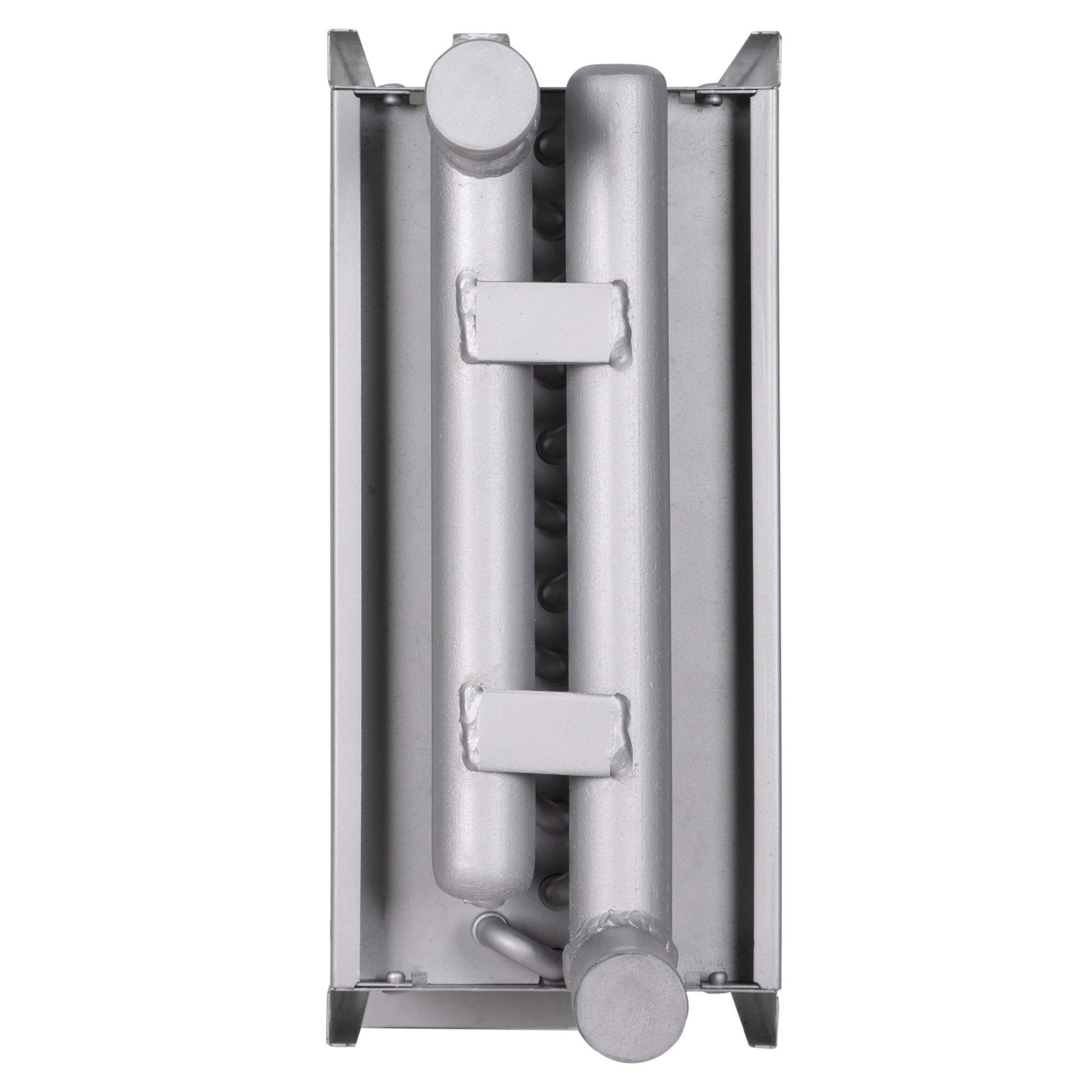

Канальные теплообменники PBAS предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4”). Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.

Установка

Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки, и т. п. должно быть не менее диагонального размера теплообменника.

Регулирование мощности

Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.

Защита от замораживания

Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:

• Обеспечение скорости протекания воды не ниже минимально допустимой;
• Защиту по температуре воздуха и обратной воды;
• Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.

Т1 и Т2 - подающий и обратный трубопроводы сети теплоснабжения; 1 - узел обвязки; 2 - теплообменник водяной, ∆Pнагр - гидравлическое сопротивление теплообменника; 3 - регулирующий клапан, ∆Pкл - потери давления в клапане (зависят от типоразмера выбираемого клапана); 4 - циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках теплообменника);

5 - запорные вентили; 6 - подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ∆Pпод и ∆Pобр соответственно – потери давления в них; 7 - обратный клапан; 8 - балансировочный вентиль; 9 - грязевой фильтр.
