Водяной охладитель Арктос PBAR 600x300–3–2,5

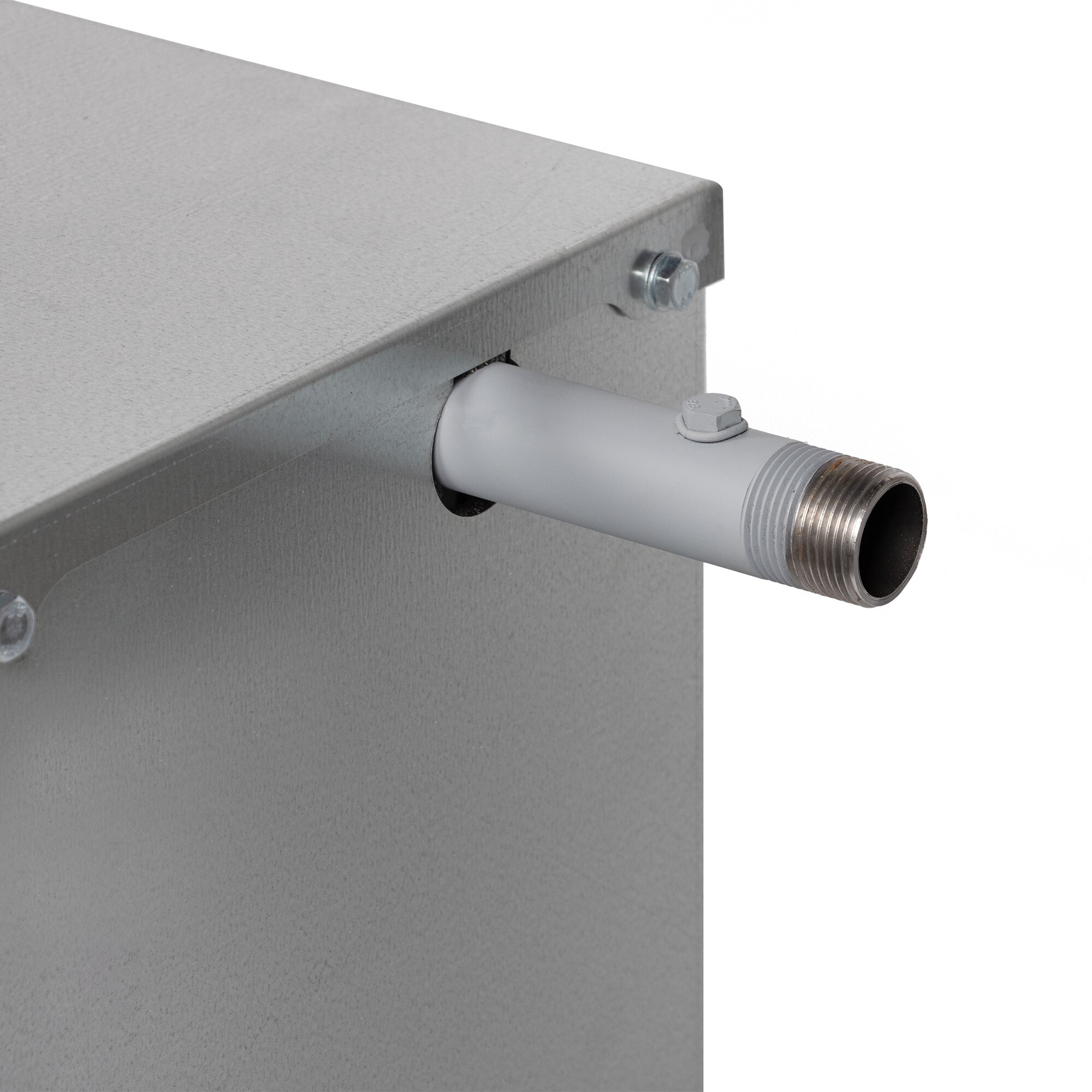

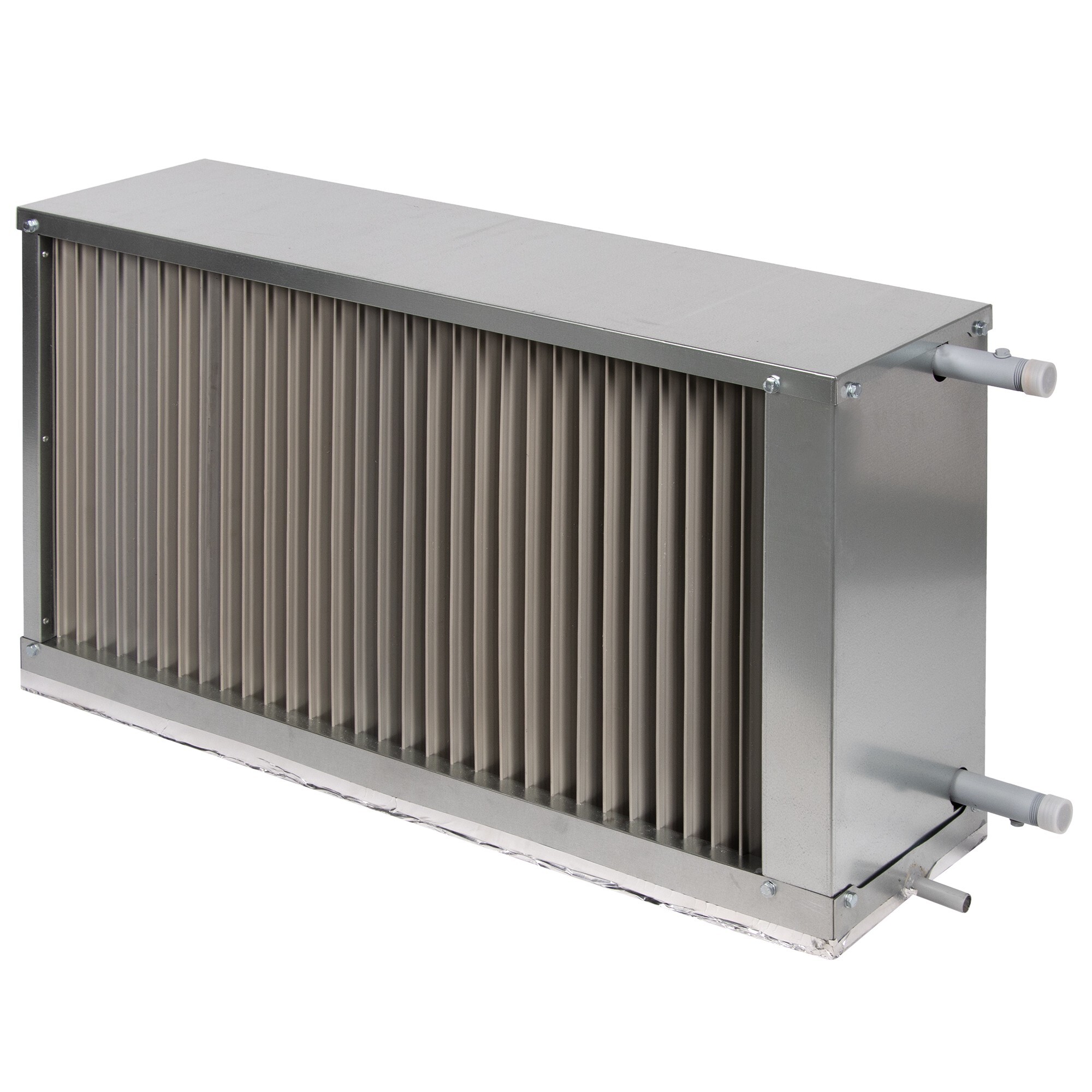

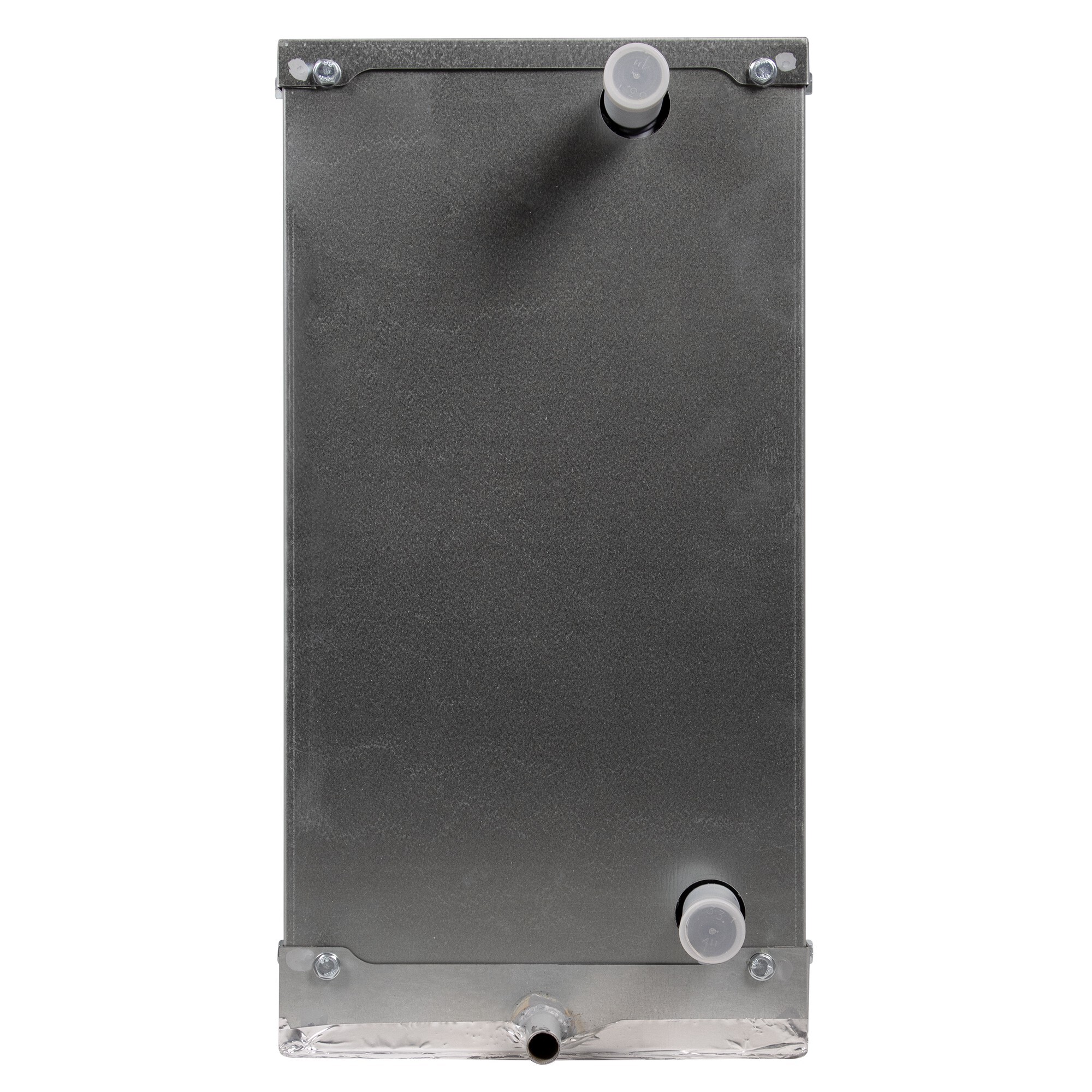

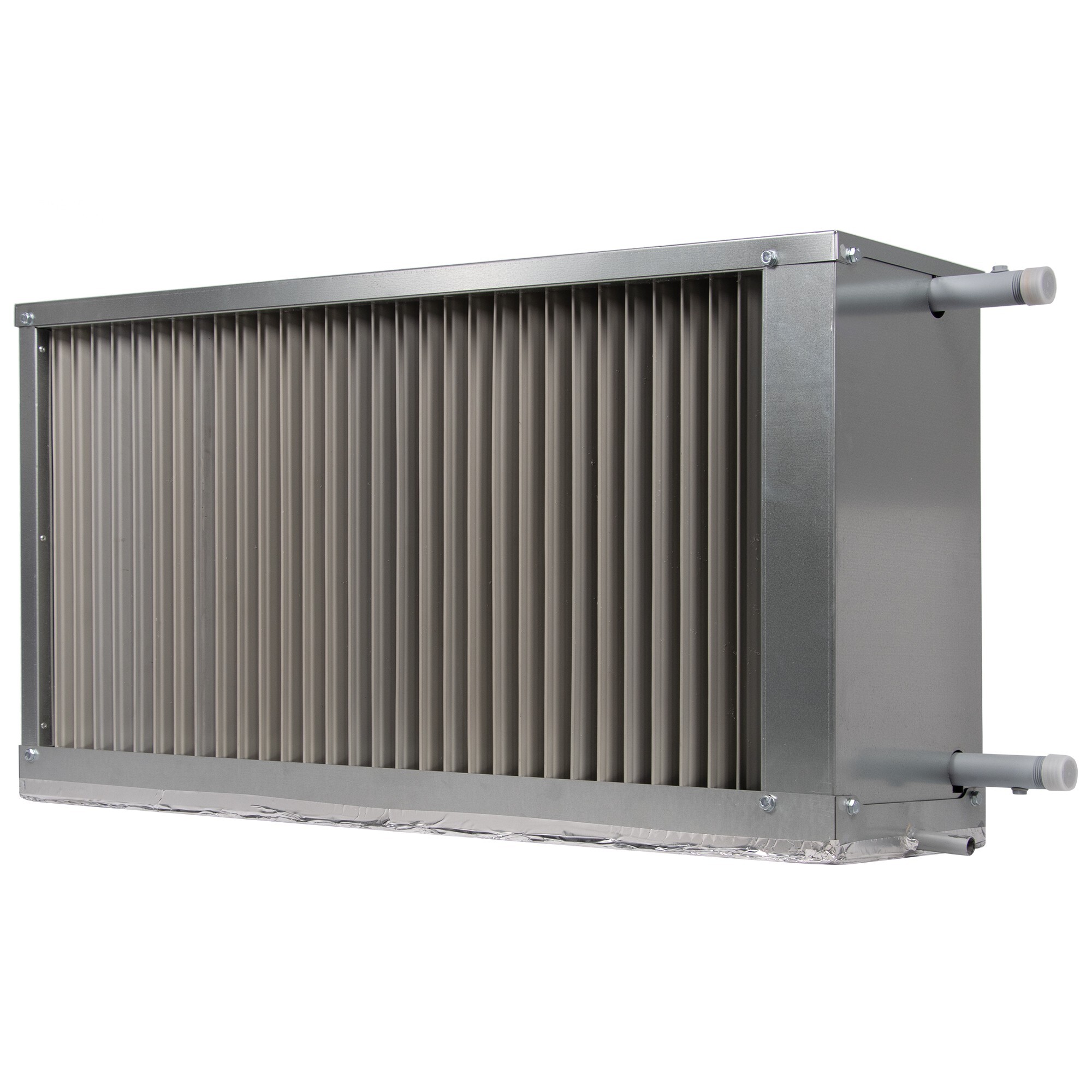

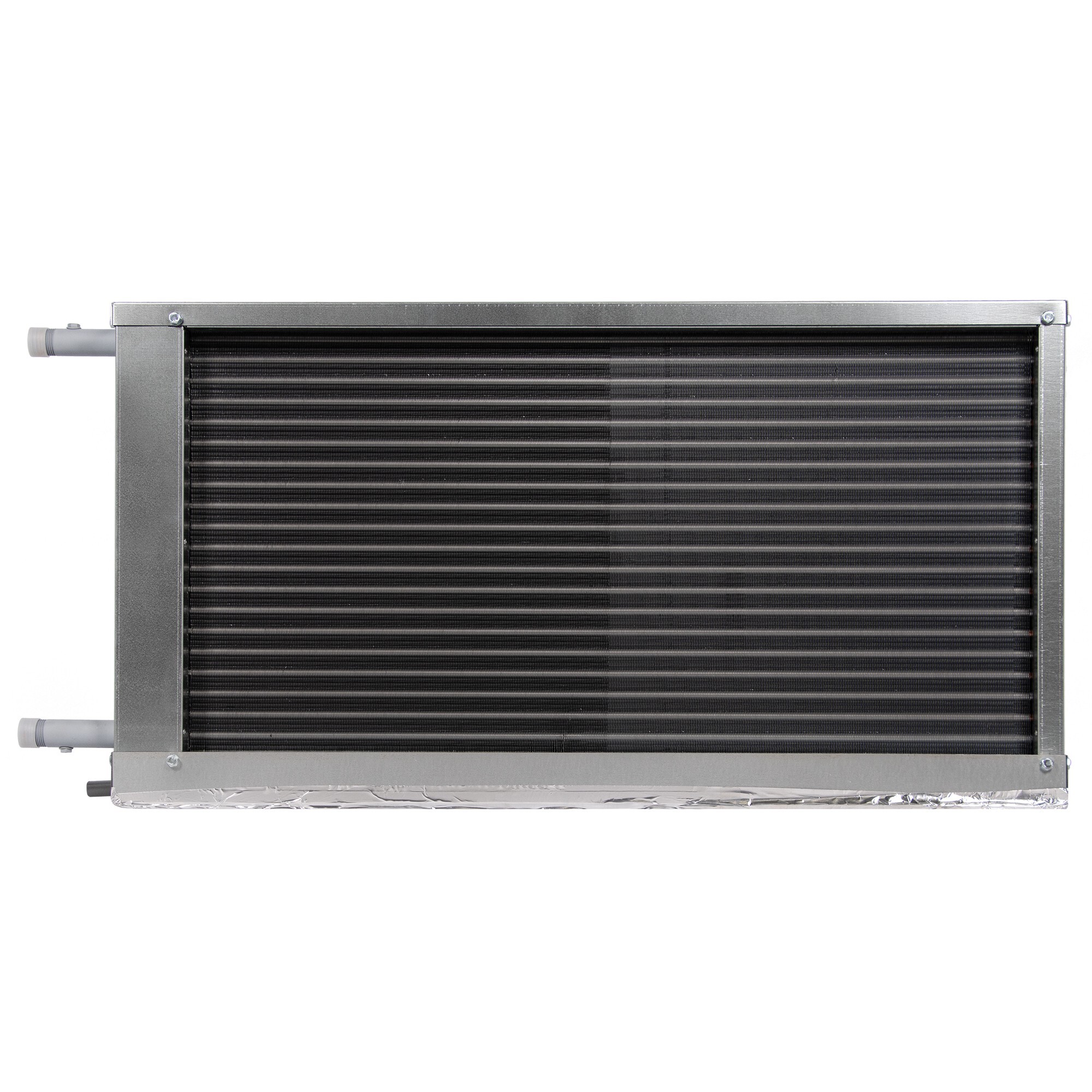

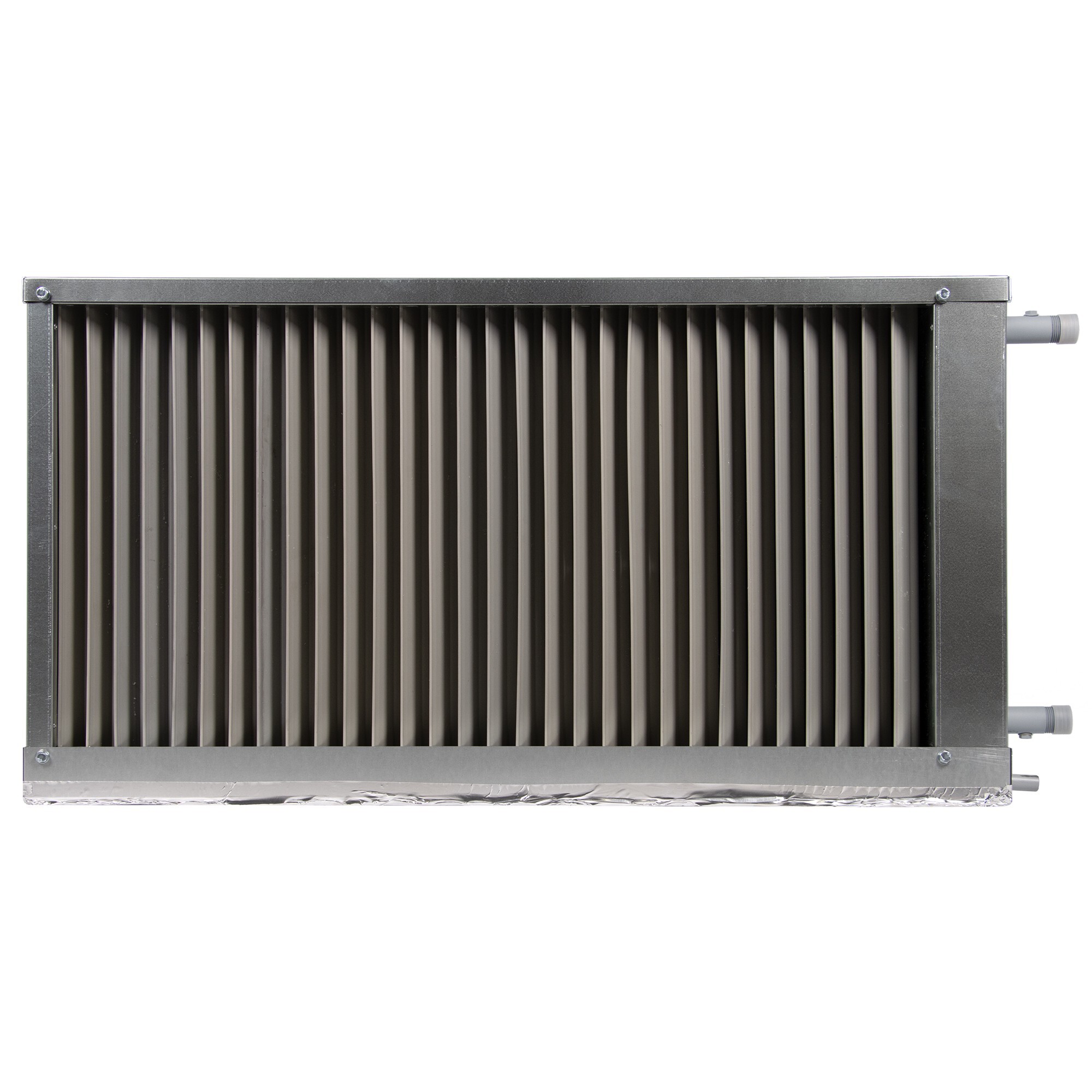

Водяные охладители Арктос PBAR 600х300–3–2,5 M предназначены для охлаждения воздуха в воздуховодах прямоугольного сечения. Корпус охладителя изготовлен из оцинкованной стали, внутри корпуса установлен медно-алюминиевый теплообменник, дренажный поддон из нержавеющей стали и каплеотделитель. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции, для слива конденсата предусмотрен патрубок диаметром 32 мм. Максимальное рабочее давление охладителя составляет 1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.

Установка

Канальные охладители должны быть установлены только в горизонтальном положении, для беспрепятственного слива конденсата. При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки, и т. п. должно быть не менее диагонального размера охладители. При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон).

Регулирование мощности

Для управления мощностью охлаждения рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.

Защита от замораживания

Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:

• использование при круглогодичной эксплуатации незамерзающего хладагента с температурой замерзания ниже, чем определено климатическими условиями;
• слив воды без антифриза при отрицательных температурах окружающей среды.

1 – 3-х рядный теплообменник;
2 – 4-х рядный теплообменник.
