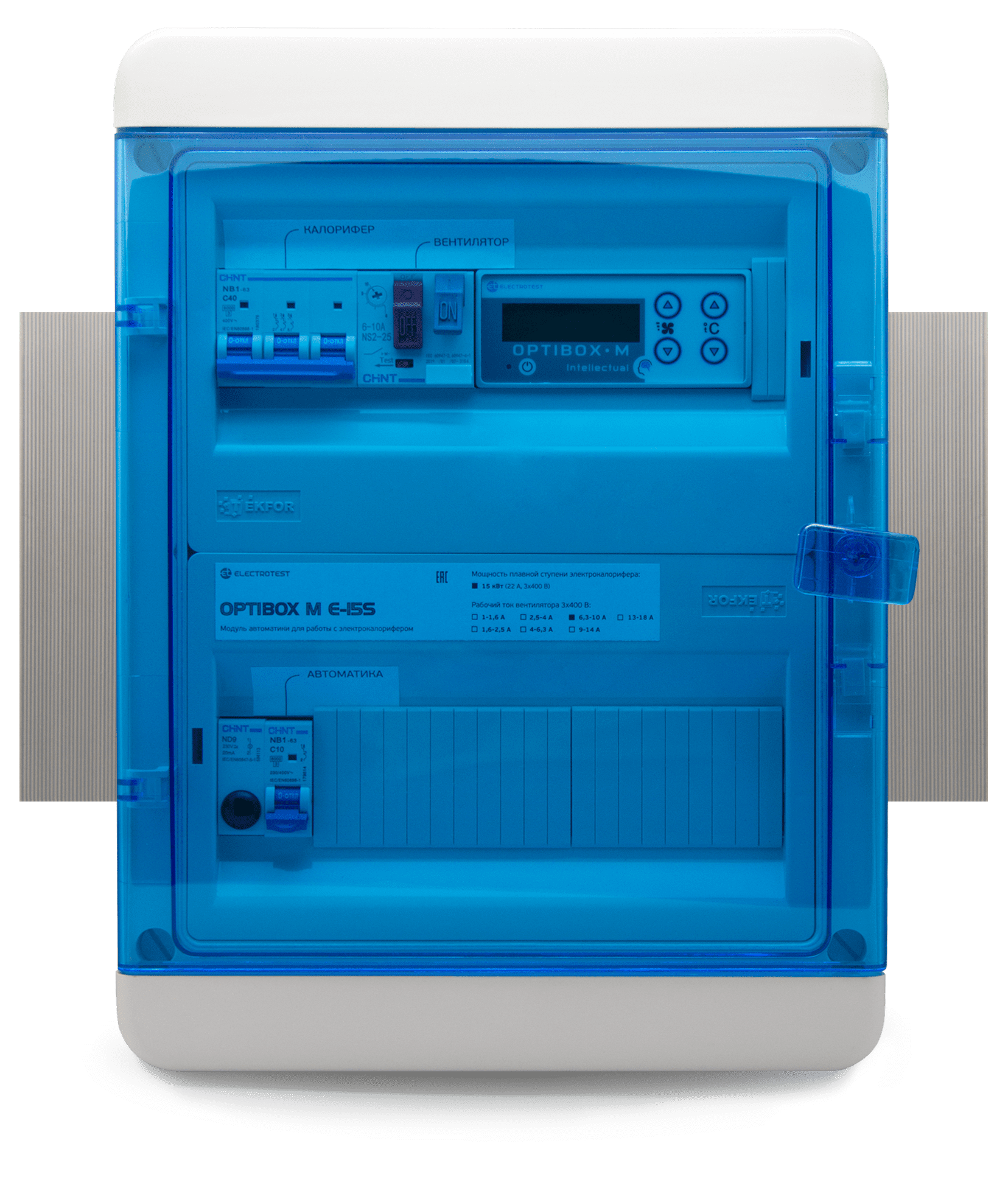

Модуль-шкаф автоматики вентиляции Electrotest Optibox M E-18S/1-1,6А

Модуль-шкаф автоматики вентиляции Electrotest Optibox M E-18S/1-1,6А предназначен для управления системой приточной/ приточно-вытяжной вентиляции с электрическим нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет). Для систем с плавным электрическим нагревом

71 529 руб

119 215 руб

Товар в наличии

Артикул

1122138

Цена

С учетом НДС

Самовывоз

Бесплатно

Доставка в

Расчитываем доставку...

Шкаф автоматики для вентиляции Optibox M E-S

Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции с электрическим нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет).

Шкафы автоматики Optibox полностью совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.

Управление нагревом

Встроенное плавное управление электрическим калорифером с мощностью первой ступени до 6,4 кВт (2x400В) или 12, 18 кВт (3x400В)
Подключение до 2-х дискретных ступеней при помощи модулей расширения (базовое ПО)
Подключение до 3-х дискретных ступеней при помощи модулей расширения (при установке специальной версии ПО)

Регулирование температуры

Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
Регулирование температуры приточного воздуха
Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
Режим «Зима/Лето» по наружному датчику температуры

Управление воздушным потоком

Управление 2-х позиционным приводом заслонки наружного воздуха или приводом с возвратной пружиной с напряжением питания ~230 В
Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
Плавное регулирование скорости вентилятора на выбор

- через встроенный симисторный регулятор скорости до 3А/5А;

- до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);

- любой мощности через внешние регуляторы (модификация X).

Управление охлаждением

Управление водяным охладителем с 3-позиционным приводом клапана с напряжением питания ~230 В
Управление водяным охладителем с аналоговым приводом 0-10 В клапана с напряжением питания ~230 В
Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа

Управление рекуперацией

Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
Контроль защиты от замораживания по датчику перепада давления
Снижение скорости вентиляторов или выключение приточного вентилятора при угрозе замораживания рекуператора

Индикация

Световая индикация подачи питающего напряжения и включения системы;
Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
Выход на внешнюю сигнализацию об аварии.

Дистанционное управление

Подключение до 4-х пультов RC 2 (требуется адаптер RS- 485)
Подключение модуля Wi-Fi (требуется адаптер RS- 485)
Вкл./выкл системы «сухим» контактом
Интеграция в систему диспетчеризации через интерфейс RS-485 протокол MODBUS RTU (требуется адаптер RS- 485)

Поддерживаемые датчики

Рекомендованные датчики c чувствительными элементами типов:

NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
PT1000
Ni1000
Ni1000 TK5000

Датчики ELECTROTEST:

канальные ET-K PT1000, ET-K 330
обратной воды ET-A PT1000, ET-A130

Модификации

Модификации, указывающие тип управления и мощность калорифера:

Optibox M E-6.4S

Плавное управление электрокалорифером через твердотельное оптореле до 6,4 кВт 2х400 В.

Optibox M E-12S

Плавное управление электрокалорифером через твердотельное оптореле до 12 кВт 3х400 В.

Optibox M E-18S

Плавное управление электрокалорифером через твердотельное оптореле до 18 кВт 3х400 В.

Модификации, указывающие тип управления вентилятором:

Optibox E-S/x-x

В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

Optibox M-S/xx

В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.

Optibox M-S/RV

В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.

Optibox M-S/X

В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

Тип оборудования	шкаф управления
Серия	Optibox M3 E
Производитель	Electrotest
Материал корпуса	Пластик
Страна	Россия
Гарантия	3 года
Назначение	для 3-х фазных двигателей
Степень защиты	IP65
Нагреватель	Электрический
Материал	Пластик
Напряжение электропитания	380–415 В/ 3 фазы/ 50 Гц
Вид установки	Настенная
Вес товара, кг	7
Единиц в одном товаре	1
