Модуль-шкаф автоматики вентиляции Electrotest Optibox M3 W/10A (только для 1ф. двиг.)

Модуль-шкаф автоматики вентиляции Electrotest Optibox M3 W/10A (только для 1ф. двиг.) предназначен для управления системой приточной/ приточно-вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет).

38 280 руб

63 799 руб

Товар в наличии

Артикул

1121434

Цена

С учетом НДС

Самовывоз

Бесплатно

Доставка в

Расчитываем доставку...

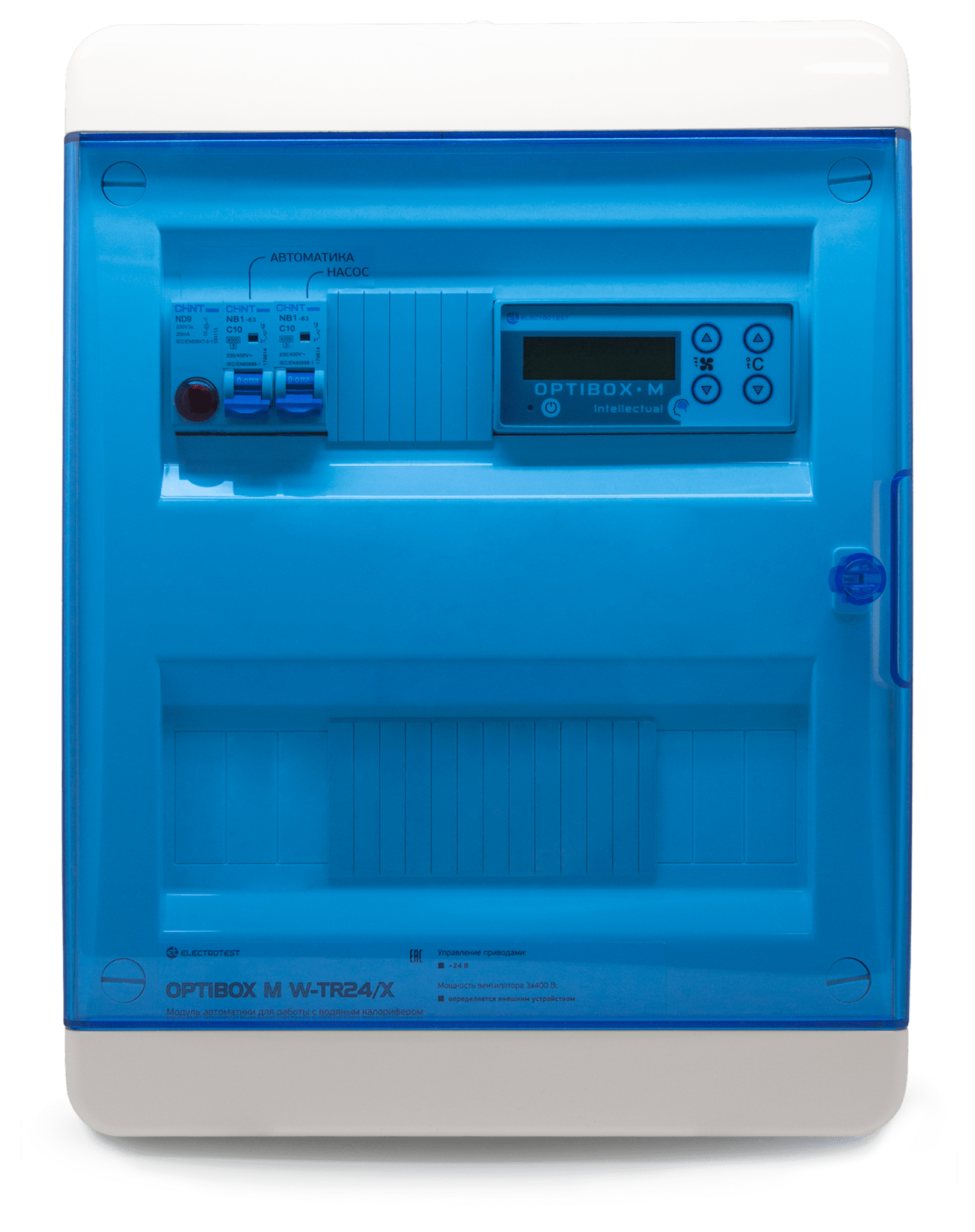

Шкаф автоматики для вентиляции Optibox M W

Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (ККБ), с рекуперацией, с функцией управления внешними регуляторами скорости вентиляторов по сигналу 0-10 В, c возможностью управления с мобильных устройств по Wi-Fi (в том числе через Интернет).

Шкафы автоматики Optibox полностью совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.

Управление нагревом

Управление приводом трёхпозиционного клапана водяного калорифера с напряжением ~230 В (модификация OPTBOX M W)
Управление приводом клапана водяного калорифера по сигналу 0-10 В с напряжением ~230 В или 24 В (модификация OPTBOX M W-TR24)

Регулирование температуры

Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
Регулирование температуры приточного воздуха
Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
Ограничение температуры обратной воды сверху
Режим «Зима/Лето» по наружному датчику температуры

Управление воздушным потоком

Управление приводом заслонки наружного воздуха с возвратной пружиной с напряжением питания ~230 В или ~24 В (модификация OPTBOX M W-TR24)
Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
Плавное регулирование скорости вентилятора на выбор:

- через встроенный симисторный регулятор скорости до 3А/5А;

- до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);

- любой мощности через внешние регуляторы (модификация X).

Управление охлаждением

Управление водяным охладителем с 3-позиционным приводом клапана с напряжением питания ~230 В или +24В(модификация OPTBOX M W-TR24)
Управление водяным охладителем с аналоговым приводом 0-10 В клапана с напряжением питания ~230 В или +24В (модификация OPTBOX M W-TR24)
Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа

Управление рекуперацией

Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
Контроль защиты от замораживания по датчику перепада давления
Снижение скорости вентиляторов или выключение приточного вентилятора при угрозе замораживания.

Индикация

Световая индикация подачи питающего напряжения и включения системы;
Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
Выход на внешнюю сигнализацию об аварии.

Поддерживаемые датчики

Рекомендованные датчики c чувствительными элементами типов:

NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
PT1000
Ni1000
Ni1000 TK5000

Датчики ELECTROTEST:

канальные ET-K PT1000, ET-K 330
обратной воды ET-A PT1000, ET-A130

Модификации

Optibox M W/x-x

В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

Optibox M W/xx

В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.

Optibox M W/RV

В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.

Optibox M W/X

В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

Optibox M W-TR24

В шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.

Optibox M W-

В шкафу предусмотрено трехпозиционное управление приводом смесительного узла, имеющего напряжение питания ~230 В . При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.

Тип оборудования	шкаф управления
Серия	Optibox M3 W
Производитель	Electrotest
Материал корпуса	Пластик
Страна	Россия
Гарантия	3 года
Назначение	для 1-х фазных двигателей
Степень защиты	IP65
Нагреватель	Водяной
Материал	Пластик
Напряжение электропитания	220-240 В/ 1 фазы/ 50 Гц
Вид установки	Настенная
Вес товара, кг	7
Единиц в одном товаре	1

Модуль-шкаф автоматики вентиляции Electrotest Optibox M3 W/10A (только для 1ф. двиг.)
