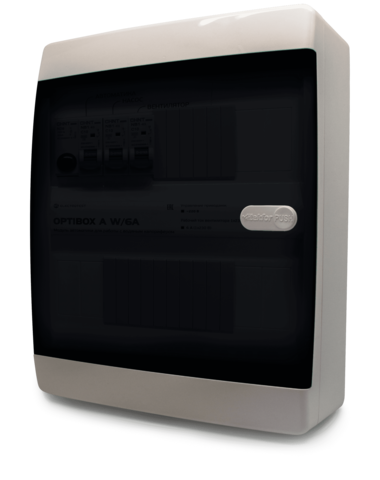

Модуль-шкаф автоматики вентиляции Electrotest Optibox A2 RCC W/3,0

• Световая индикация подачи питающего напряжения и включения системы;
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
• Выход на внешнюю сигнализацию об аварии.

Дистанционное управление

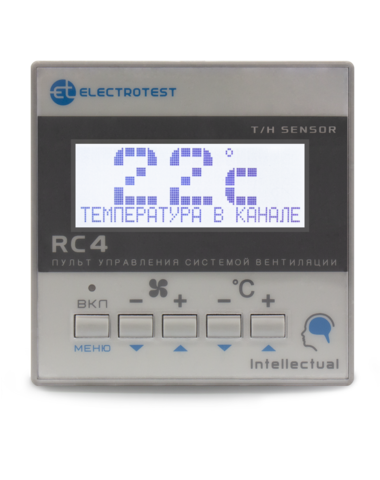

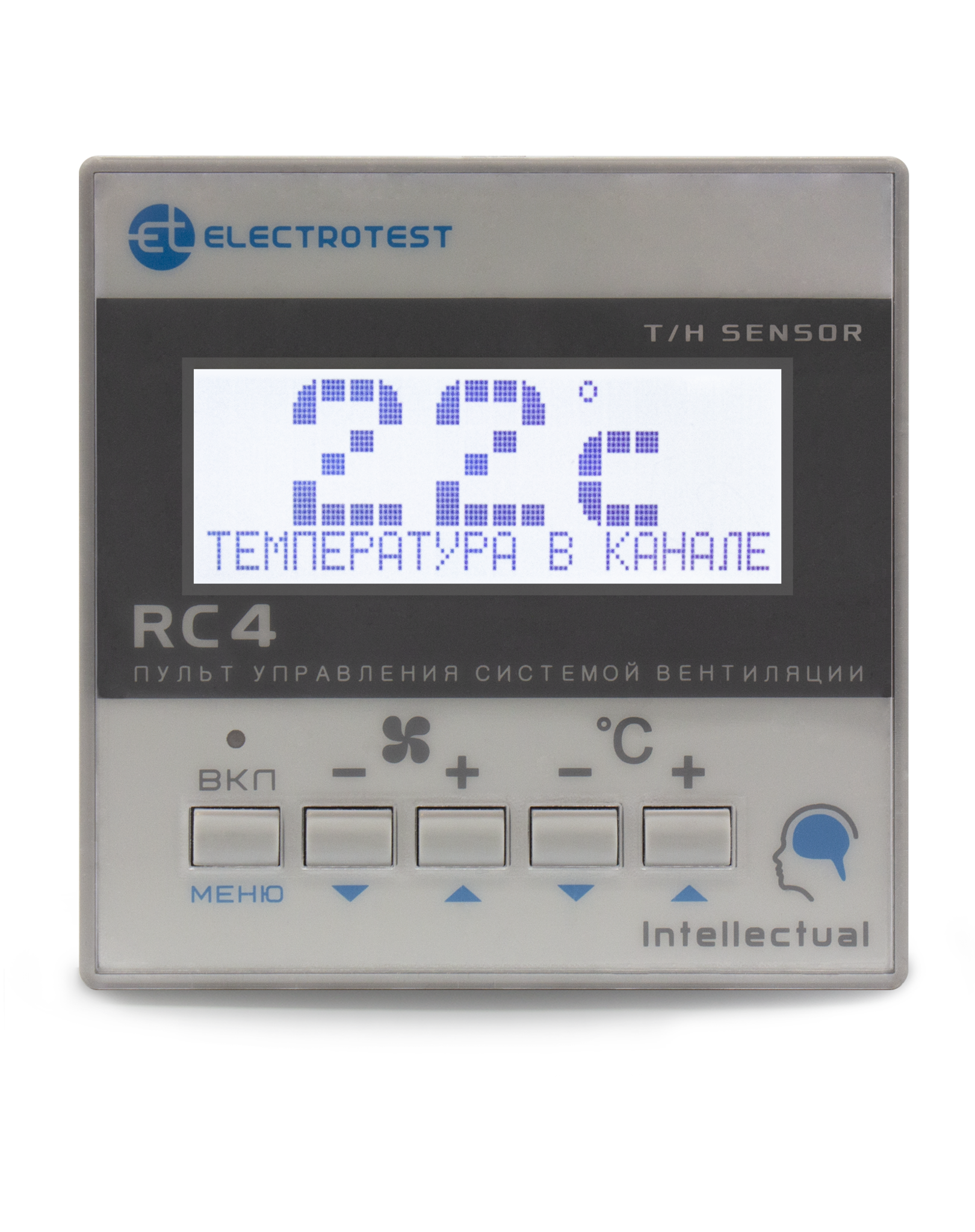

• Подключение до 4-х пультов RC 2 (один пульт в комплекте)
• Подключение модуля Wi-Fi
• Вкл./выкл системы «сухим» контактом

Рекомендованные датчики c чувствительными элементами типов:

• NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
• PT1000
• Ni1000
• Ni1000 TK5000
• NTC-10K

 Датчики ELECTROTEST:

• канальные ET-K PT1000, ET-K 330
• обратной воды ET-A PT1000, ET-A130

Обозначение модуля автоматики:

Optibox А W-**/ # #
          1                 2    3      4            5

1. Название модуля

2. Модификация контроллера (А – OPTIMUS А) с выносным пультом

3. Для какого калорифера (Е- водяной нагрев)

4. ** указывается наличие встроенного источника на DC +24В – 5Вт. (TR-24 – встроенный источник)

5. # #Модификация модуля
- Х-Х включение-выключение вентилятора с автоматом защиты двигателя (указан диапазон рабочего
тока)
- ХХ с питанием для внешнего частотного преобразователя (указана мощность в кВт)
- RV со встроенным однофазным регулятором скорости до 3А или до 5А
- Х без силовой части для вентиляторов (имеет сигнал на запуск ПЧ – «сухой контакт»)
- 6А с питание для однофазных вентиляторов до 6 ампер

Все модификация модуля имеют выход 0…10В для регулировки скорости (при необходимости в меню можно сделать настройку по управлению скоростью вентиляторов с помощью регулятора скоростью). Только в модуле автоматики с обозначением (*/Х) имеется сигнал на запуск ПЧ, в остальных модулях только выход для регулировки скорости по сигналу 0…10В.

Комплектность

1. Модуль автоматики Optibox A W** /** 1 шт.

2. Выносной gульт управления 1 шт.

3. Паспорт модуля автоматики с инструкцией по эксплуатации 1 шт.

4. Инструкция по эксплуатации и настройки контроллера Optibox A 1 шт.

Модификации серии

Optibox A W/x-x

В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

Optibox A W/xx

В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах..

Optibox A W/RV

В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3А/5А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.

Optibox A W/X

В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

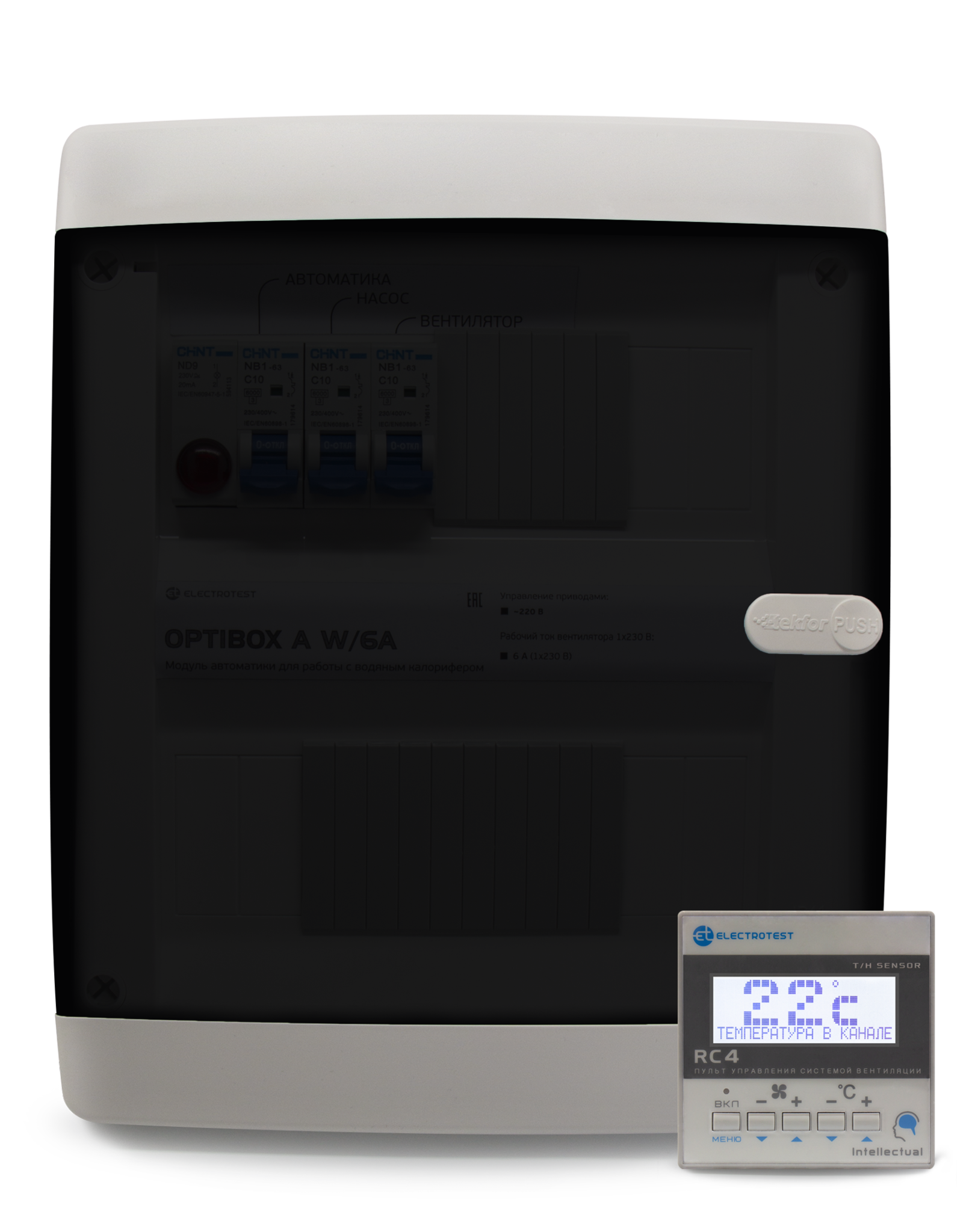

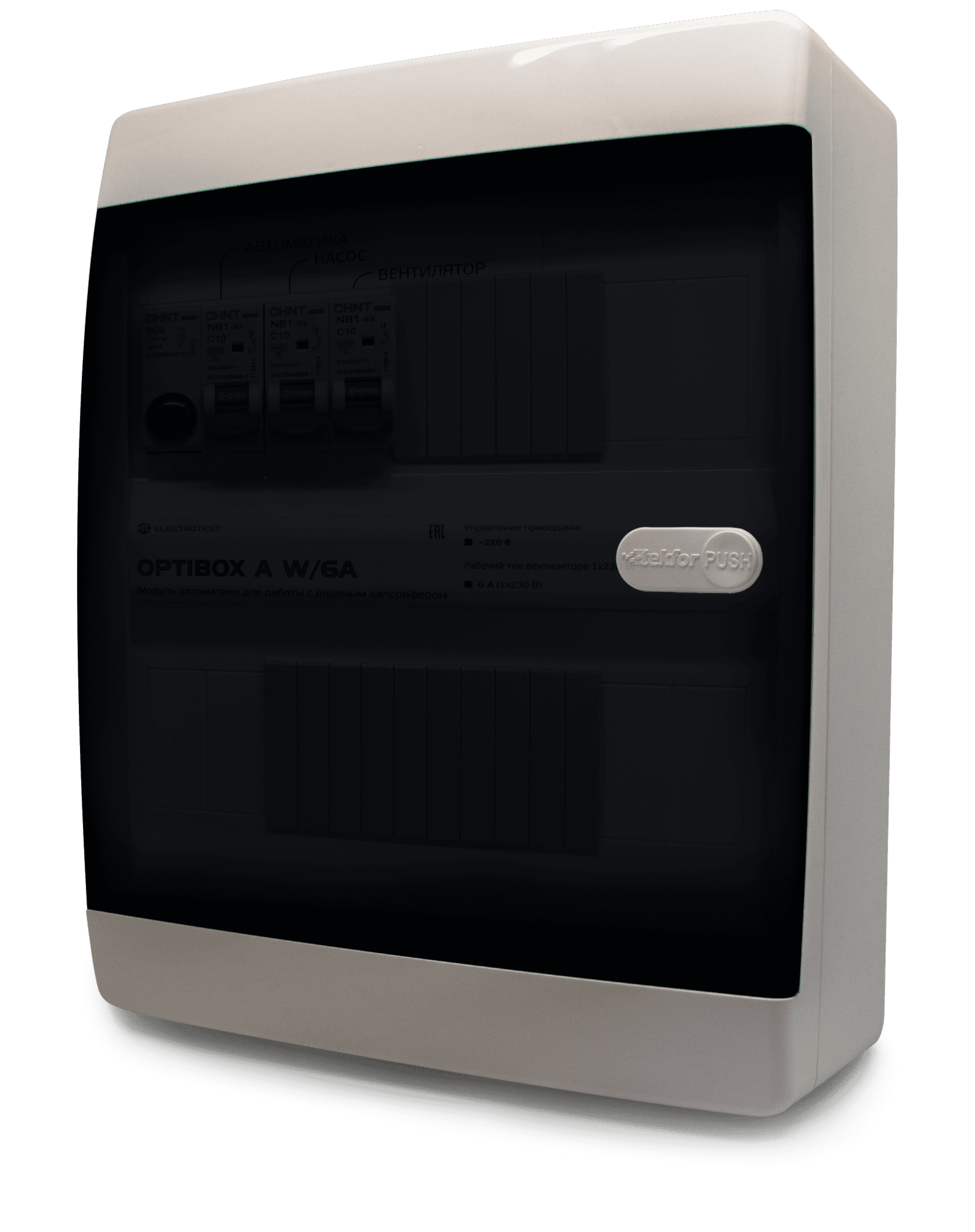

Optibox A W/6A

В модулях модификации “6A” встроена силовая часть для питания однофазных вентиляторов до 6 А (1х230В).

Optibox A W-TR24

В шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.

Optibox A W-

В шкафу предусмотрено трехпозиционное управление приводом смесительного узла, имеющего напряжение питания ~230 В. При этом возможны те же варианты управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV, внешнее управление двигателями или управление вентиляторами до 6 А.
