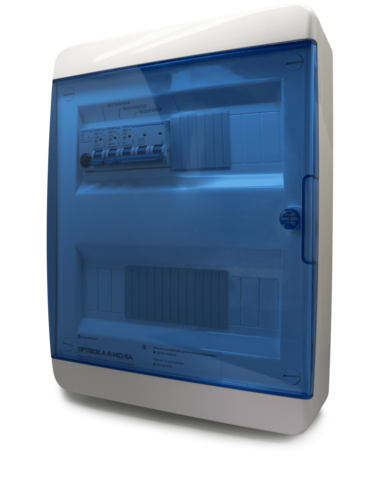

Шкаф автоматики для вентиляции OPTIBOX A E-D

Модуль-шкаф автоматики вентиляции Electrotest Optibox A2 RCC E-XD/X

Модуль-шкаф автоматики вентиляции Electrotest Optibox A2 RCC E-XD/X (c выносным пультом управления, для управления калорифером и вентилятором через внешнее устройство) предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять плавно электрическим нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В. Для систем с плавным электрическим нагревом. В комплекте с пультом ДУ

39 428 руб

80 465 руб

Товар в наличии

Артикул

1125620

Цена

С учетом НДС

Самовывоз

Бесплатно

Доставка в

Расчитываем доставку...

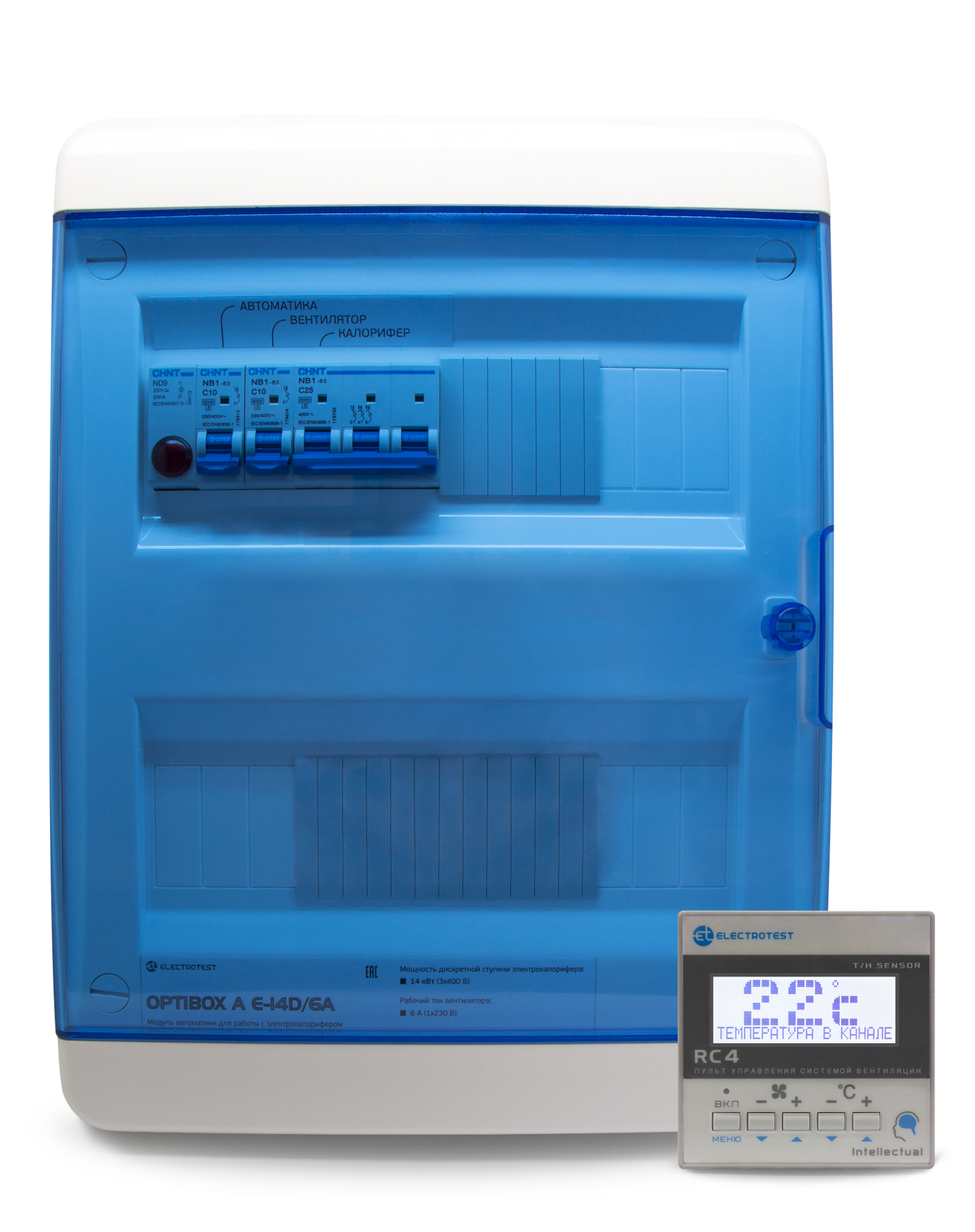

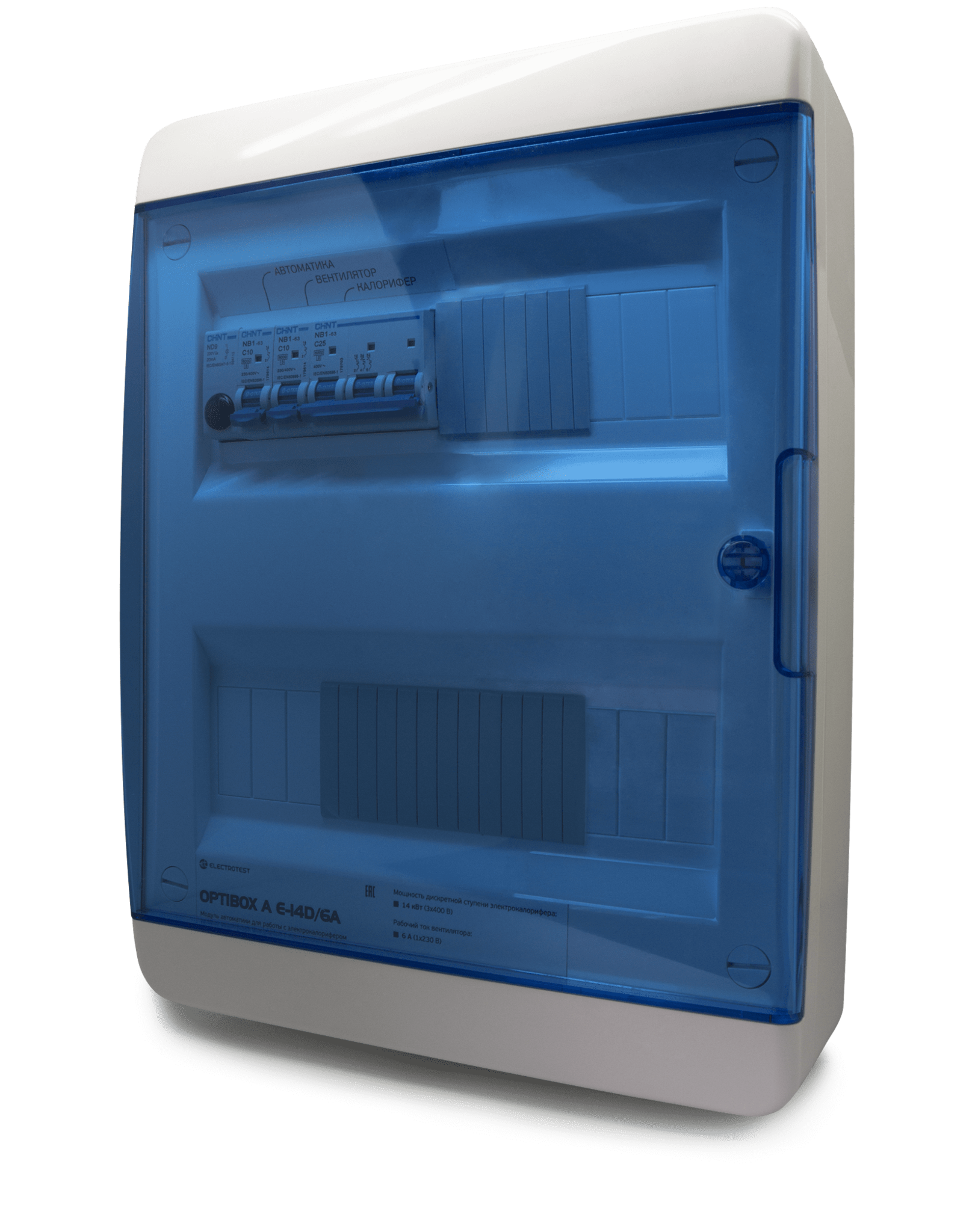

Шкаф автоматики для вентиляции Optibox A2 E-D

Модуль автоматики предназначен для управления системой приточной/ приточно-вытяжной вентиляции простой конфигурации. Модули автоматики позволяют управлять дискретно электрическим нагревом и водяным или фреоновым охлаждением, вентиляторами и заслонками, а также рекуператором или рециркуляцией. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы скорости, в том числе и по сигналу 0-10 В.

Шкаф автоматики Optibox A W полностью совместим с оборудованием любого производителя:
Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, Lufberg, NED, Ostberg, Ruck, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.

Преимущества и особенности

Дискретная ступень электрического нагрева
Уникальный интеллектуальный алгоритм регулирования не требует пусконаладки

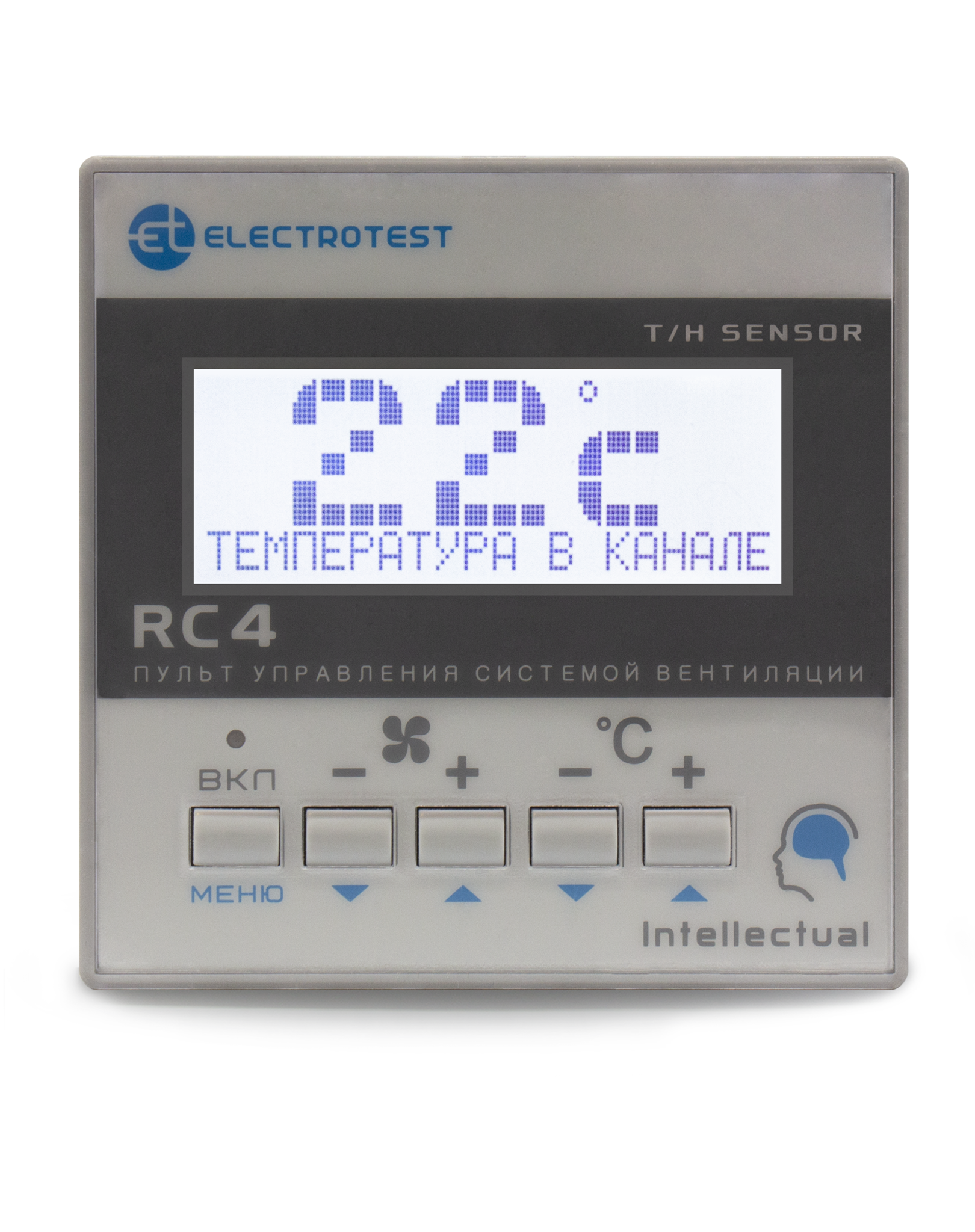

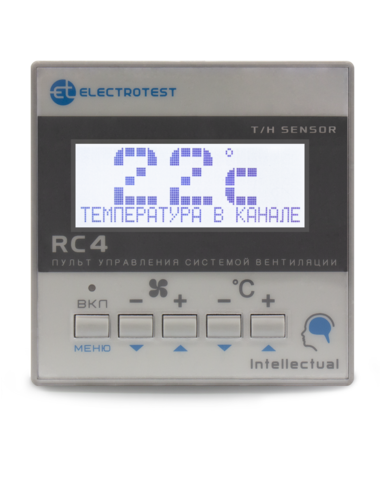

Новый настенный пульт управления RC4 (в комплекте) до 200м. от управляемого объекта
Встроенный цифровой датчик температуры и влажности в пульте RC4 (новинка!) позволяет использовать пульт как дополнительный комнатный датчик c мониторингом климата в помещении.
Увеличено количество информации, выводимой на дисплей для настройки и мониторинга
Возможность параллельного подключения до 4х пультов RC4 с «перехватом управления»
Возможность Wi-Fi управления с мобильных устройств (в том числе через Интернет)

Управление нагревом

Встроенное дискретное управление электрическим калорифером с мощностью первой ступени до 6,4 кВт (2x400В) или 14, 18, 27 кВт (3x400В)
Подключение до 2-х дискретных ступеней при помощи модулей расширения

Регулирование температуры

Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
Регулирование температуры приточного воздуха
Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
Режим «Зима/Лето» по наружному датчику температуры

Управление воздушным потоком

Управление 2-х позиционным приводом заслонки наружного воздуха или приводом с возвратной пружиной с напряжением питания ~230 В
Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
Плавное регулирование скорости вентилятора на выбор:

через встроенный симисторный регулятор скорости до 3А/5А;
до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть для питания ПЧ);
любой мощности через внешние регуляторы (модификация X).

Включение резервного вентилятора при аварии основного

Управление охлаждением

Управление водяным охладителем с 3-позиционным или аналоговым приводом с напряжением питания ~230 В
Управление водяным охладителем с аналоговым приводом 0-10 В клапана с напряжением питания ~230 В
Управление компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона или фреоновым охладителем с собственной автоматикой
Управление двухконтурным ККБ с поочередным включением контуров для равномерного износа

Управление рекуперацией

Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
Контроль защиты от замораживания по датчику перепада давления
Снижение скорости вентиляторов или выключение приточного вентилятора при угрозе замораживания рекуператора

Индикация

Световая индикация подачи питающего напряжения и включения системы;
Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
Выход на внешнюю сигнализацию об аварии.

Дистанционное управление

Подключение до 4-х пультов RC 4 (один пульт в комплекте)
Подключение модуля Wi-Fi
Вкл./выкл системы «сухим» контактом

Рекомендованные датчики c чувствительными элементами типов:

NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
PT1000
Ni1000
Ni1000 TK5000
NTC-10K

Датчики ELECTROTEST:

канальные ET-K PT1000, ET-K 330
обратной воды ET-A PT1000, ET-A130

Модификации

Optibox M E-6.4D

Дискретное управление электрокалорифером через контактор до 6.4 кВт 2х400 В.

Optibox A E-14D

Дискретное управление электрокалорифером через контактор до 14 кВт 3х400 В.

Optibox A E-18D

Дискретное управление электрокалорифером через контактор до 18 кВт 3х400 В.

Optibox A E-27D

Дискретное управление электрокалорифером через контактор до 27 кВт 3х400 В.

Optibox A E-XD

Дискретное управление внешней ступенью электрокалорифера. В шкафу автоматики данной модификации отсутствует силовая часть для питания электрического калорифера.

Модификации, указывающие тип управления вентилятором:

Optibox A E-D/x-x

В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

Optibox A E-D/xx

В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.

Optibox A E-D/RV

В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.

Optibox A E-D/X

В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

Optibox A E-D/6A

Модули с обозначением “/6A” предназначены для питания однофазных вентиляторов до 6А.

Тип оборудования	шкаф управления
Серия	Optibox A2 RCC E-XD
Производитель	Electrotest
Материал корпуса	Пластик
Страна	Россия
Гарантия	1 год
Назначение	для 3-х фазных двигателей
Степень защиты	IP65
Нагреватель	Электрический
Материал	Пластик
Напряжение электропитания	380–415 В/ 3 фазы/ 50 Гц
Вид установки	Настенная
Пульт управления в комплекте	да
Вес товара, кг	7
Единиц в одном товаре	1
