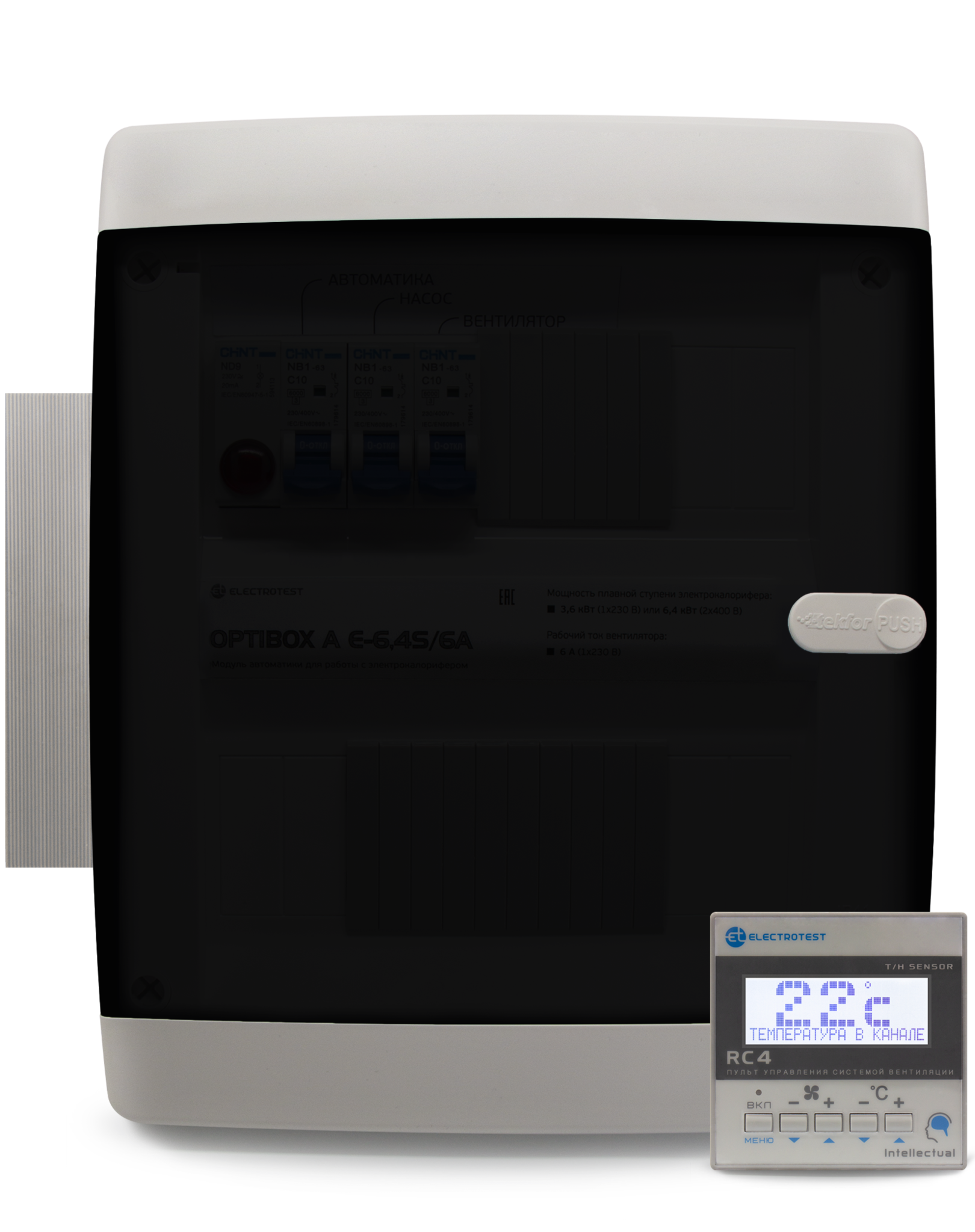

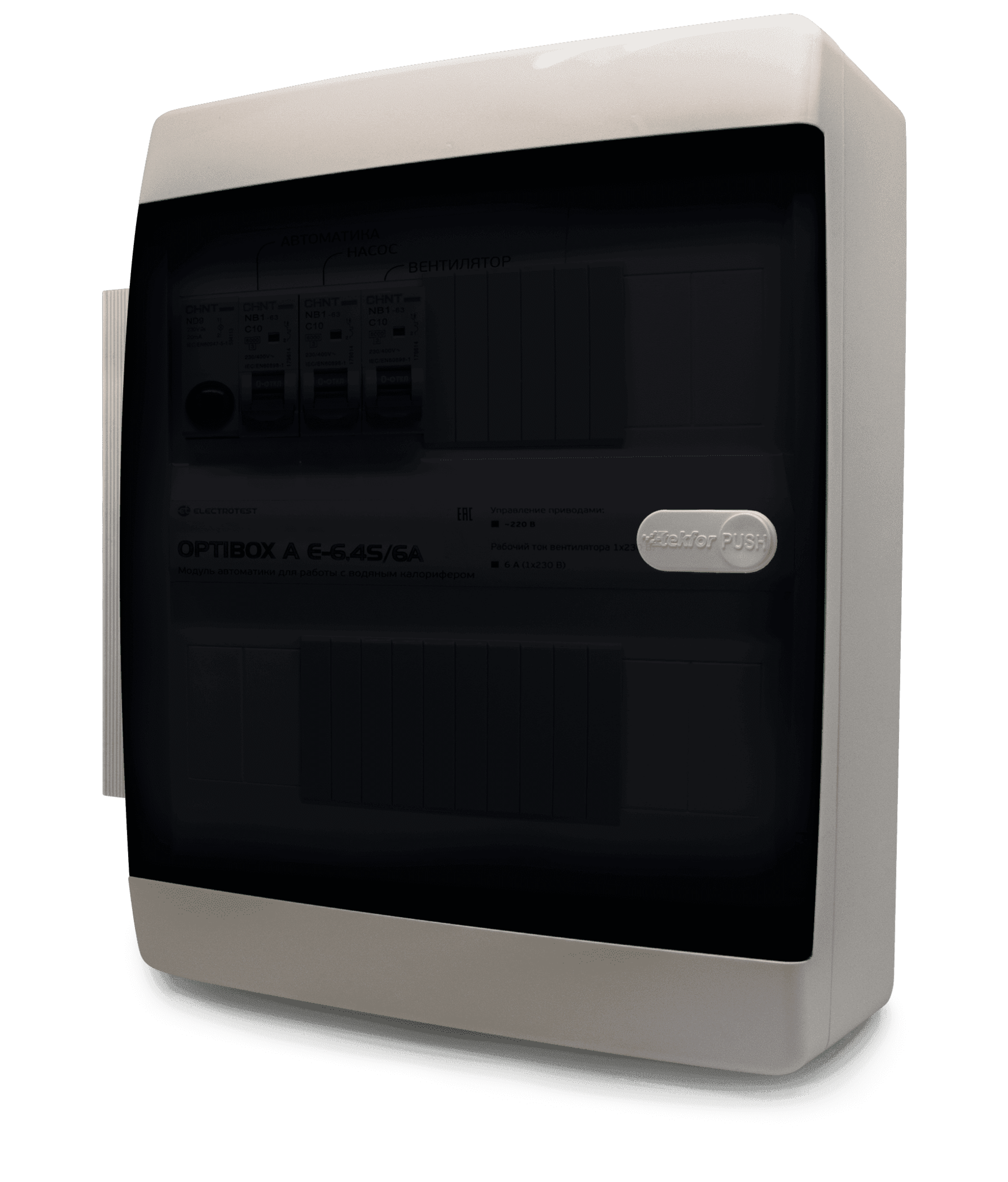

Модуль-шкаф автоматики вентиляции Electrotest Optibox A2 RCC E-18S/0.75

• Световая индикация подачи питающего напряжения и включения системы;
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
• Выход на внешнюю сигнализацию об аварии.

Дистанционное управление

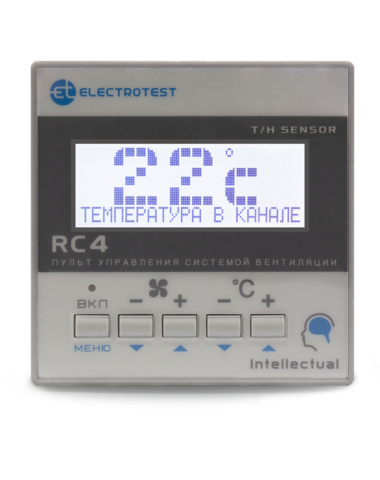

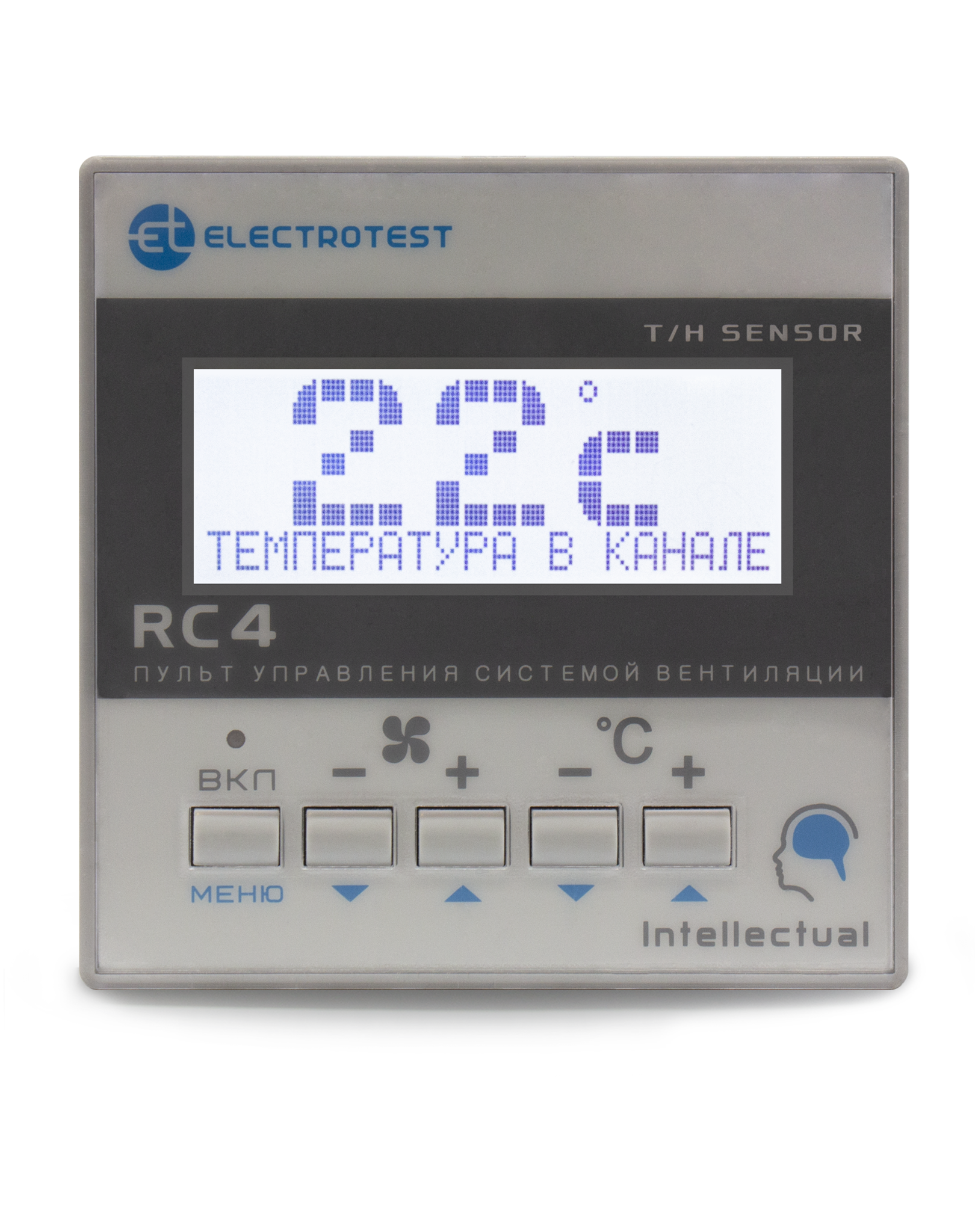

• Подключение до 4-х пультов RC 4 (один пульт в комплекте)
• Подключение модуля Wi-Fi
• Вкл./выкл системы «сухим» контактом

Рекомендованные датчики c чувствительными элементами типов:

• NTC-термисторы с характеристикой 10-15 кОм (аналог REGIN)
• PT1000
• Ni1000
• Ni1000 TK5000
• NTC-10K

 Датчики ELECTROTEST:

• канальные ET-K PT1000, ET-K 330
• обратной воды ET-A PT1000, ET-A130

Обозначение модуля автоматики:

Optibox А E-**S/ # #
          1                 2    3     4    5         6

1. Название модуля

2. Модификация контроллера (А – OPTIMUS А 5) с выносным пультом

3. Для какого калорифера (Е- электрический нагрев)

4. ** мощность первой ступени
- 6,4 мощность нагрева до 6.4кВт (2х400В)
- 12 мощность нагрева до 12кВт (3х400В)
- 18 мощность нагрева до 18кВт (3х400В)

5. Вид управления первой ступени (S - плавный нагрев)

6. # #Модификация модуля
- Х-Х включение-выключение вентилятора с автоматом защиты двигателя (указан диапазон
рабочего тока)
- ХХ с питанием для внешнего частотного преобразователя (указана мощность в кВт)
- RV со встроенным однофазным регулятором скорости до 3А или до 5А
- Х без силовой части для вентиляторов (имеет сигнал на запуск ПЧ – «сухой контакт»)
- 6А с питание для однофазных вентиляторов до 6 ампер

Все модификация модуля имеют выход 0…10В для регулировки скорости (при необходимости в меню можно сделать настройку по управлению скоростью вентиляторов с помощью внешнего регулятора скорости). Только в модуле автоматики с обозначением (*/Х) имеется сигнал на запуск ПЧ, в остальных модулях только выход для регулировки скорости по сигналу 0…10В.

Комплектность

1. Модуль автоматики Optibox А **S/ # # 1 шт.

2. Пульт управления 1 шт.

3. Паспорт модуля автоматики с инструкцией по эксплуатации 1 шт.

4. Инструкция по эксплуатации и настройки контроллера Optibox A 1 шт.

Модификации серии

Optibox A E-6.4S

Плавное управление электрокалорифером через твердотельное оптореле до 6,4 кВт 2х400 В.

Optibox A E-12S

Плавное управление электрокалорифером через твердотельное оптореле до 12 кВт 3х400 В.

Optibox A E-18S

Плавное управление электрокалорифером через твердотельное оптореле до 18 кВт 3х400 В.

Модификации, указывающие тип управления вентилятором:

Optibox A E-S/x-x

В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

Optibox A E-S/xx

В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.

Optibox A E-S/RV

В модулях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.

Optibox A E-S/X

В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

Optibox A E-W/6A

В модулях модификации “6A” встроена силовая часть для питания однофазных вентиляторов до 6 А (1х230В).
