Модуль-шкаф автоматики вентиляции Electrotest Masterbox A RCC EW-14D-RV-5,0

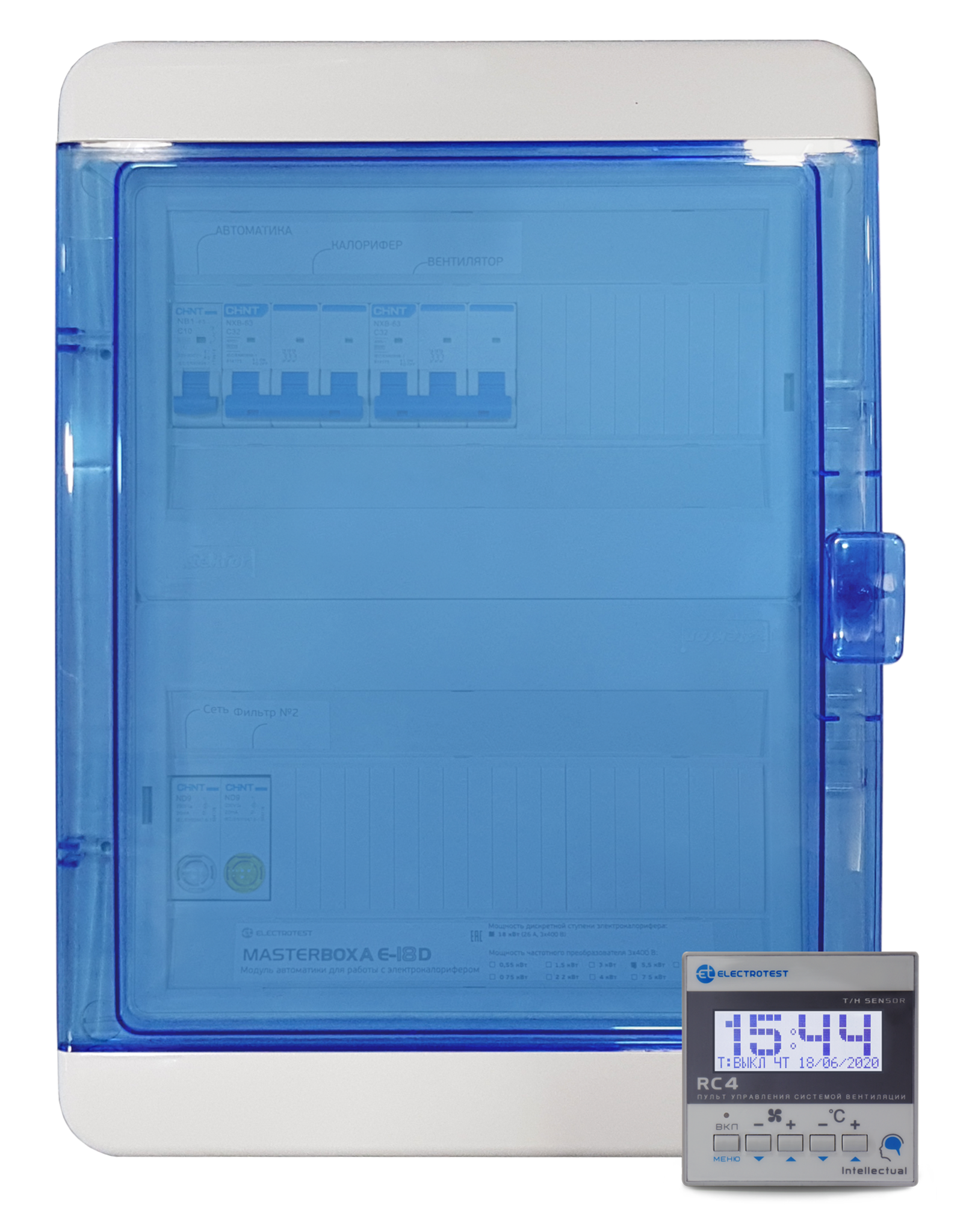

Шкаф автоматики для вентиляции Masterbox A E-D

Шкаф автоматики серии Masterbox A E-D предназначен для управления системой приточной/ приточно-вытяжной вентиляции с большим количеством блоков обработки воздуха с электрическим нагревателем и водяным, гликолевым или фреоновым охладителем (ККБ).

Шкаф автоматики серии Masterbox A E-D осуществляет дискретное управление ступенью электронагревателя  с возможностью подключения трех дополнительных дискретных ступеней через внешние модули расширения серии MR-K.

Предусмотрена возможность управления водяным нагревателем (преднагрев перед электрическим).

Функционально заложена возможность управления рекуперацией и/или рециркуляцией, c увлажнением или осушением.

Предусмотрено управление встроенным или внешним/ми однофазными регуляторами скорости вентиляторов, а также преобразователями частоты по сигналу 0-10 В.

• Разработка и производство ЭЛЕКТРОТЕСТ ИНЖИНИРИНГ
• Интеллектуальный алгоритм терморегулирования облегчает или исключает пусконаладку
• Дискретное регулирование нагрева первой ступени электрического нагревателя до 14/18/27/35кВт. В модификации Masterbox A E-XD без силовой части под нагрев при использовании блоков расширения MR-K-S можно управлять первой ступенью электрического калорифера плавно до 27кВт.
• Управление электронагревателем до 280 кВт с помощью наружных модулей расширения. Управление водяным нагревателем (пред нагрев перед электрокалорифером).
• Управление водяным нагревателем (преднагрев перед электронагревателем).
• Охлаждение водяным, гликолевым или фреоновым (ККБ) охладителем дискретным сигналом или по сигналу 0-10 В.
• Управление приводами с напряжением питания ~230 В или +24В с возвратной пружиной или открыто/закрыто.
• Управление всеми типами рекуператоров.
• Управление рециркуляцией по сигналу 0-10 В.
• Управление влажностью по встроенному датчику влажности в выносном пульте управления.
• Управление внешними регуляторами скорости по сигналу 0-10 В или трех скоростными вентиляторами сигналом с разрывом.
• Дистанционное управление с выносного пульта RC4 (до 4-х пультов с перехватом управления).
• Дистанционное управление по Wi-Fi, Modbus, SCAD
• Класс защиты IP 65
• 3 года гарантии

Управление нагревом

• Шкаф автоматики дискретно управляет первой ступенью электрического калорифера общей мощностью до 280 кВт 3х400В (с применением дополнительных модулей расширения). Мощность первой дискретной ступени до 35 кВт, последующие три ступени включаются дискретно, сигналом с релейных выходов (до 5А, ~230В) при использовании внешних модулей расширения MR-K. Применив специальное программного обеспечение (ПО) возможно подключение до 8 внешних дискретных ступеней.
• Возможно программное задание индивидуального значения мощности для каждой ступени электрокалорифера.
• Управление приводом смесительного узла водяного нагревателя по сигналу 0-10 В (используется как пред нагрев перед электрическим нагревателем)

Управление воздушным потоком

• Управление 2-х позиционным приводом заслонки наружного воздуха, а также приводом с возвратной пружиной с напряжением питания 1х230 В или +24 В
• Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 16 А
• Плавное регулирование скорости вентилятора на выбор через внешний или встроенный регулятор скорости или внешний ПЧ по сигналу 0-10 В
• Раздельное вкл/выкл и управление скоростью 0-10 В приточного и вытяжного вентиляторов

Управление рекуперацией

• Управление любыми типами рекуператоров: пластинчатым (с байпасом и без байпаса), роторным или гликолевым
• Автоматическая защита от обмерзания рекуператора по датчику температуры или режим размораживания по датчику перепада давления

Индикация

• Световая индикация подачи питающего напряжения и включения системы
• Световая индикация аварийных режимов с прерывистым звуковым сигналом
• Текстовые сообщения на дисплее
• Выход на внешнюю сигнализацию об аварии

Регулирование температуры

• Интеллектуальный алгоритм терморегулирования — не требуется пуско-наладка
• Регулирование температуры приточного воздуха
• Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
• Ограничение температуры обратной воды сверху в режиме «вода + электричество плавно» или «вода + электричество плавно + ступени»
• Режим «Зима/Лето» по наружному датчику температуры или уличному термостату
