Преобразователь давления Ридан 060G6102R MBS1700R

Преобразователи давления измерительные состоят из первичного преобразователя и электронного
устройства.

Среда под давлением подается в камеру первичного преобразователя и деформирует его
мембрану, что приводит к изменению электрического сопротивления расположенных на ней
тензорезисторов, включенных в электрическую цепь делителя напряжения, в результате чего
первичный преобразователь выдает сигнал напряжения.

Электронное устройство преобразует
электрический сигнал в цифровой код значения измеряемого давления, который затем преобразуется в
унифицированный токовый выходной сигнал или сигнал по напряжению.

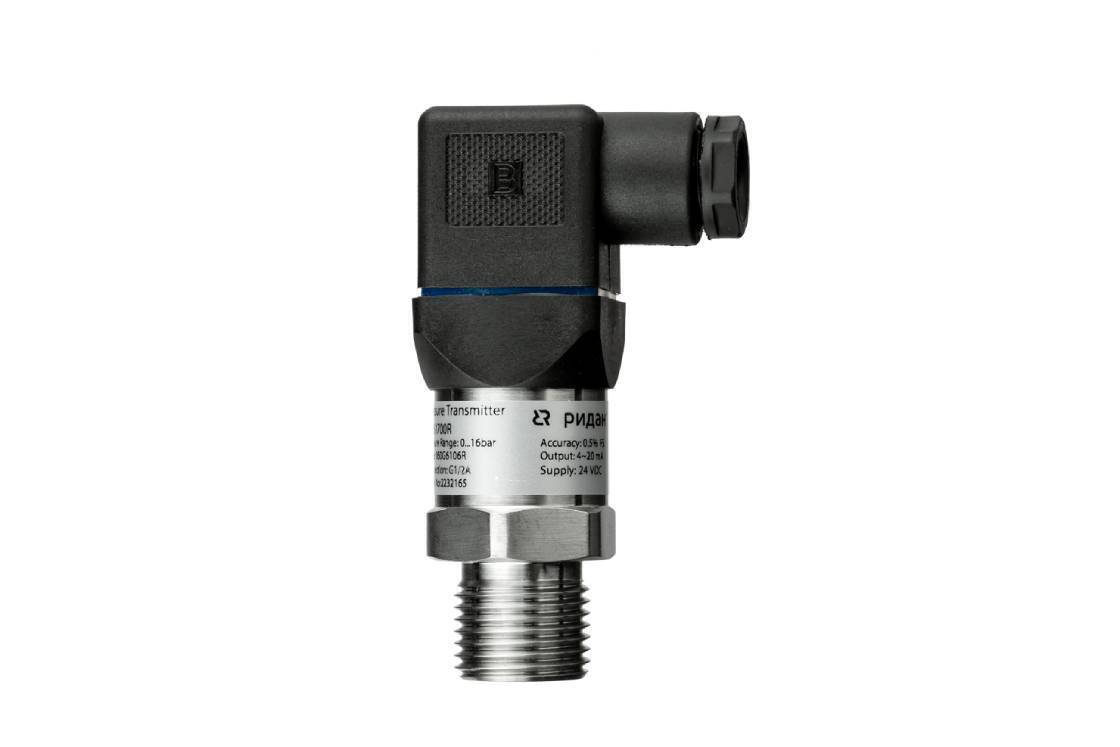

Конструктивно MBS1700R
состоит из стального корпуса, в котором размещены модули электронного устройства. С одного торца
корпуса ввинчен штуцер с тензопреобразователем, на другом конце корпуса установлен герметичный
штекер.
