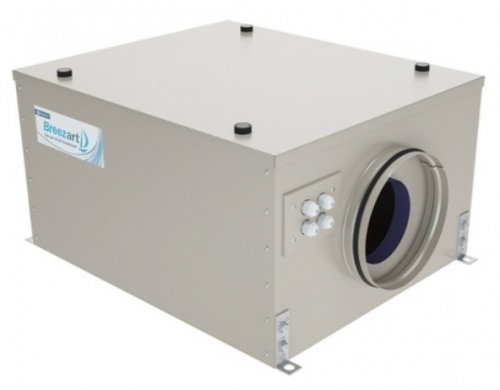

Приточная установка Breezart 600 Lux EZP7,5-PF FC с электрическим калорифером

• Программное изменение мощности калорифера, автоопредление 220В / 380В.
• Плавная регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
• Регулировка скорости вентилятора, 10 ступеней.
• Возможность управления увлажнителем воздуха с пульта вентустановки.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
• Часы реального времени (не сбрасываются при сбое питания).
• Возможность создания VAV-системы (требуется модуль JL208DP).
• Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
• Удаленное управление с компьютера или смартфона / планшета.

Вентилятор

Применение новейших технологий позволяет достичь высокого КПД и энергоэффективности на всем диапазоне регулирования двигателя вентилятора, тем самым снизив электропотребление и общие энергозатраты. Вентиляционные установки, предназначенные для вентиляции бассейна, в среднем, 80% времени не эксплуатируется, и находятся в дежурном режиме с пониженной производительностью.

Автоматика

Система цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.

VAV-система

В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.

Цветной сенсорный пульт ДУ

Пульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль.
Пульт JLV135 входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart*.

* с 1 января 2022 года вентустановки для комфортной вентиляции будут по умолчанию комплектоваться новыми пультами JLV135 (кроме установок серии Pool).

Удаленное управление

Доступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface.

Управление вентилятором по датчикам CO₂ | VOC

Встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО₂ или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.

Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО₂ или VOC) с главного экрана.

Керамический (PTC) нагреватель*

Преимущества перед обычными ТЭНовыми нагревателями:

• долговечность;
• энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
• экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);

*Используется не во всех установках

Секция охлаждения (опция)

Приточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе.

Секция увлажнения (опция)

В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха      по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.

Воздушный клапан с электроприводом

Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.

Шумоизолированный корпус

Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна. Металлический корпус имеет полимерное покрытие, обладающее высокой антикоррозионной устойчивостью. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.

Фильтрация воздуха

В установках Breezart применяются разные типы фильтров:

• Сменный фильтр грубой очистки класса G4
• Сменный фильтр тонкой очистки класса F7
• Сменный фильтр грубой очистки класса M5
• Сменный фильтр тонкой очистки класса F9
• Угольно — пылевой фильтр тонкой очистки класса F7

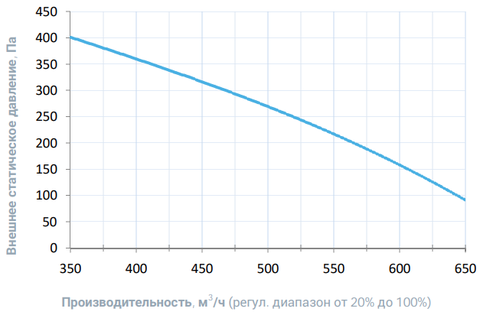

Вентиляционная характеристика

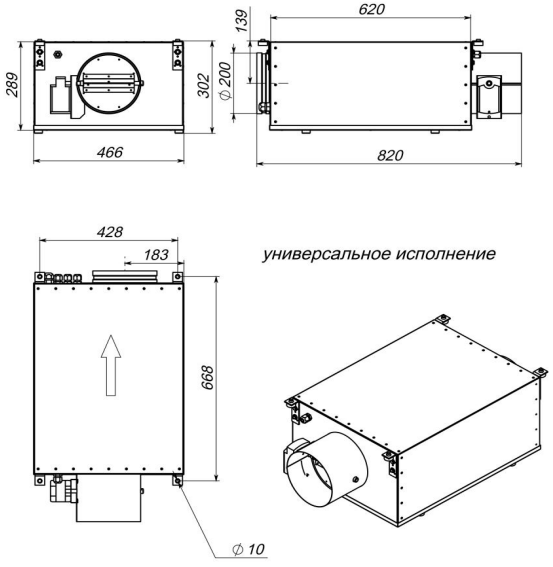

Габаритные и присоединительные размеры

Варианты исполнения

Сторона подключения:

• универсальная

Тип крепления:

• потолочное

Сторона тех. обслуживания:

• снизу

Сторона обслуживания фильтра

• снизу

Совместимые опции

• HEP – Управление увлажнителем с электрическим пред- и постнагревателем
• WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)

• CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
• CC – Автоматическое переключение тепло/холод (датчик заказывается отдельно)

• DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

• PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование

• ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности
• JLV135 – Пульт управления с цветным сенсорным дисплеем 3,5" и модулем Wi-Fi
• TPD-283U-H – Пульт управления с цветным сенсорным дисплеем 2,8"
• ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
• JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
• 550 Filter Case – Корпус для фильтра тонкой очистки
• 550 DIST – Распределительная камера для VAV системы

Структурная схема установки:
