Приточная установка Breezart 550 OZE EZP5,4-PF FC с электрическим нагревателем

AC-вентилятор EBMPapst

Вентилятор от ведущего европейского производителя EBMPapst (Германия). Отличается низким уровнем шума и практически неслышен на малых скоростях. Вентилятор имеет защиту от пропадания фазы и механической блокировки рабочего колеса.

Автоматика

Система цифровой автоматики JetLogic. Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками.

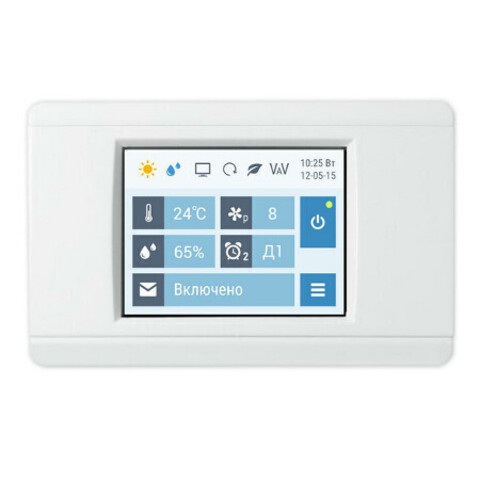

Цветной сенсорный пульт ДУ

Пульт управления TPD-283U / TPD-283U-H с цветным сенсорным дисплеем входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart.

Керамический (PTC) нагреватель*

Преимущества перед обычными ТЭНовыми нагревателями:

• долговечность;
• энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
• экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);

*Используется не во всех установках

Шумоизолированный корпус

Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна. Металлический корпус имеет полимерное покрытие, обладающее высокой антикоррозионной устойчивостью. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.

Фильтрация воздуха

В установках Breezart применяются разные типы фильтров:

• Сменный фильтр грубой очистки класса G4
• Сменный фильтр тонкой очистки класса F7
• Сменный фильтр грубой очистки класса M5
• Сменный фильтр тонкой очистки класса F9
• Угольно — пылевой фильтр тонкой очистки класса F7

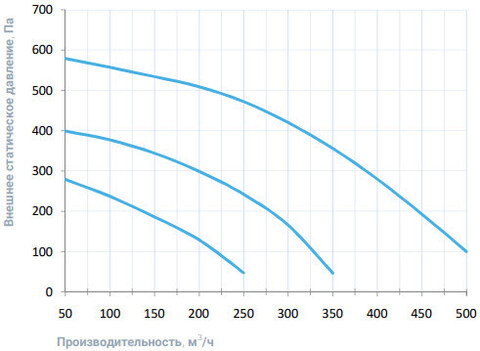

Вентиляционная характеристика

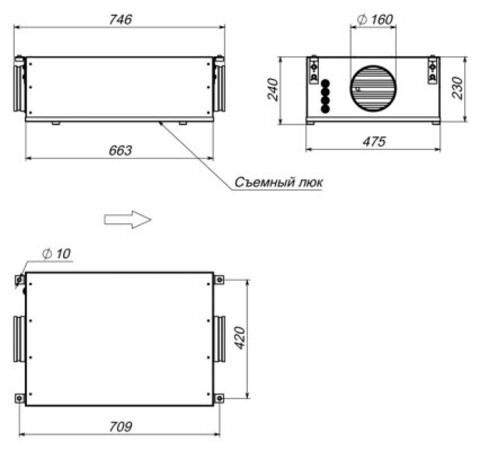

Габаритные и присоединительные размеры

Варианты исполнения

Сторона подключения:

• универсальная

Тип крепления:

• потолочное
• напольное горизонтальное

Сторона тех. обслуживания:

• снизу

Сторона обслуживания фильтра

• снизу

Совместимые опции

• CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимое оборудование

• TPD-283U-H – Пульт управления с цветным сенсорным дисплеем 2,8"

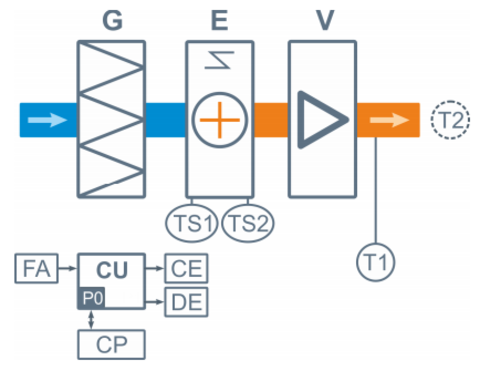

Структурная схема установки:

G Воздушный фильтр
E Электрический нагреватель
V Вентилятор EBMPapst
TS1 Аварийный датчик перегрева, возвратный
TS2 Аварийный датчик перегрева, невозвратный
T1 Встроенный канальный датчик температуры приточного воздуха
T2 Датчик температуры воздуха в помещении (опция CT)
CU Система цифровой автоматики, P0 – порт RS-485 (ModBus RTU) для подключения пульта управления
CP Пульт управления
FA Вход для пожарной сигнализации
CE Выход на вытяжной вентилятор
DE Выход на привод воздушного клапана
