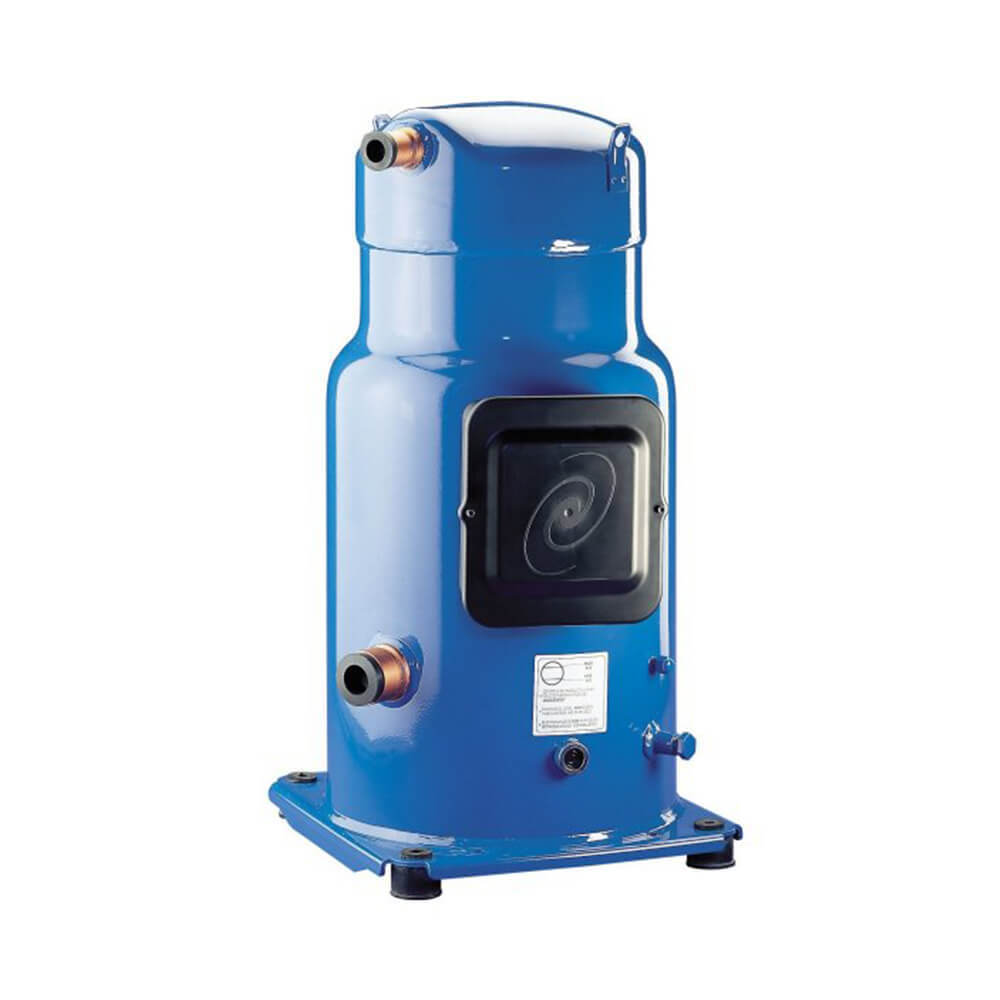

Компрессор спиральный Danfoss Performer SZ175S4RC (SZ175-4RI) Scroll серия SZ

Cреднетемпературные спиральные компрессоры Danfoss Scroll SZ175S4RC (SZ175-4RI) серия SZ на R134a, R407C, R404A

Комплект поставки компрессоров:

 1) Компрессор с первоначальной заправкой масла и защитной заправкой сухим азотом.
Компрессоры SZ поставляются заправленными полиэфирным маслом типа 160SZ;
2) Монтажный комплект, состоящий из резиновых амортизаторов, болтов, гаек, шайб, стальных втулок;
3) Переходники для соединения под пайку в комплекте с новыми прокладками для компрессоров с резьбовыми патрубками.

В спиральных компрессорах Danfoss сжатие газа производится двумя элементами, имеющими форму спиралей, которые расположены в верхней части компрессора над электродвигателем (см. рисунок).

Всасываемый газ поступает в компрессор через патрубок всасывания, обтекает кожух электродвигателя и входит в него через отверстия в нижней части кожуха. Масло, находящееся в газе, выделяется из него и падает на дно картера компрессора.

Газ проходит через электродвигатель, обеспечивая полное охлаждение компрессора во всех режимах работы. Пройдя через электродвигатель, газ попадает в спиральные элементы компрессора. Сразу над выходным каналом неподвижной спирали находится обратный клапан. Он предохраняет компрессор от обратного течения газа после его выключения. Пройдя обратный клапан, газ уходит из компрессора через патрубок нагнетания.

Компрессор имеет два спиральных элемента: подвижную и неподвижную спирали. Центр подвижной спирали описывает окружность вокруг центра неподвижной спирали. Это движение создает небольшие камеры с атия между двумя спиральными элементами.

Всасываемый газ низкого давления захватывается периферийной камерой по мере ее образования. При дальнейшем движении подвижная спираль отсекает камеру от полости всасывания, и эта камера уменьшается в объеме по мере перемещения к центру спирали. Максимальное сжатие газа происходит, когда камера достигает центра, где располагается выходной канал линии нагнетания.

Это происходит после трех полных витков подвижной спирали. Процесс сжатия – непрерывный процесс. Когда газ сжимается на втором витке, в спирали входит другая порция газа, в то время как предыдущая уже уходит в линию нагнетания.



Характеристики компрессоров при 50 Гц
