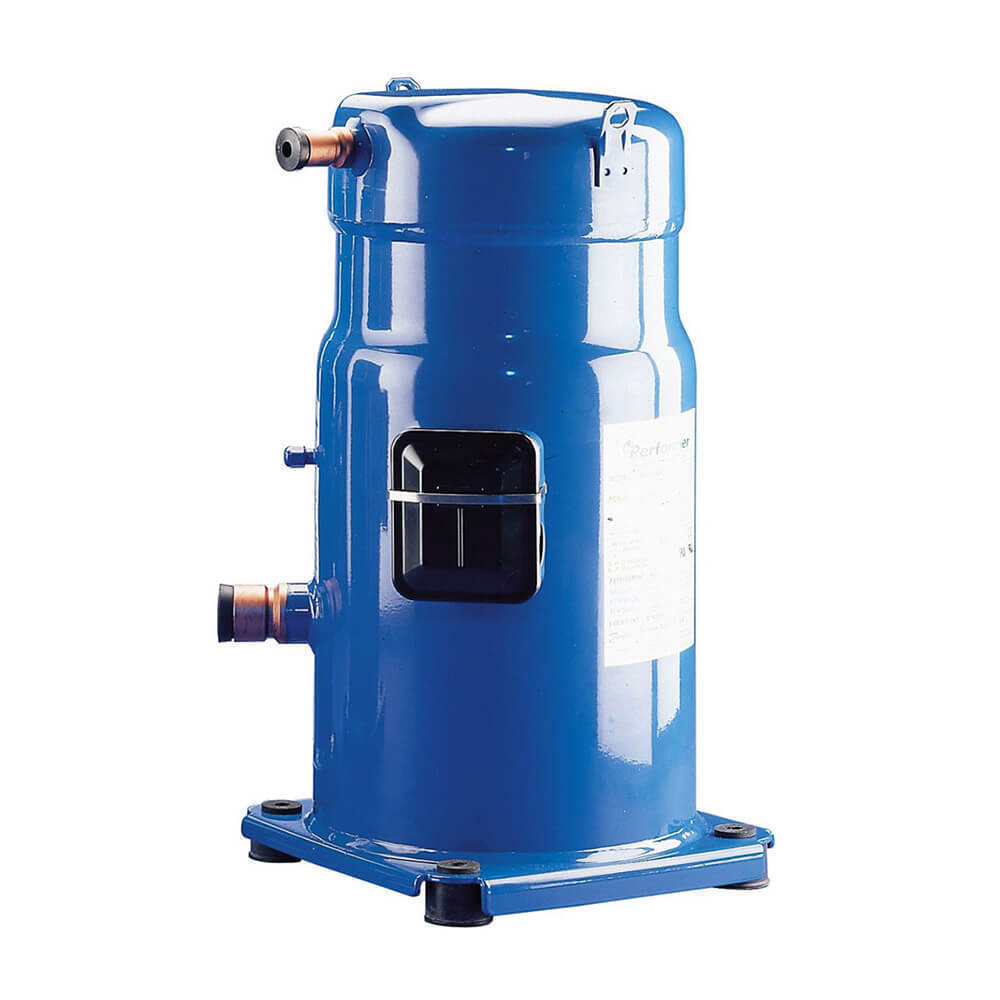

Компрессор спиральный Danfoss Performer SY300A4CBE (SY300A4CBI) Scroll серия SY

Cреднетемпературные спиральные компрессоры Danfoss Scroll SY300A4CBE (SY300A4CBI) серия SY на R22

Комплект поставки компрессоров:

 1) Компрессор с первоначальной заправкой масла и защитной заправкой сухим азотом.
Компрессоры SY поставляются заправленными полиэфирным маслом типа 320SZ;
2) Монтажный комплект, состоящий из резиновых амортизаторов, болтов, гаек, шайб, стальных втулок;
3) Переходники для соединения под пайку в комплекте с новыми прокладками для компрессоров с резьбовыми патрубками.

В спиральных компрессорах Danfoss сжатие газа производится двумя элементами, имеющими форму спиралей, которые расположены в верхней части компрессора над электродвигателем (см. рисунок).

Всасываемый газ поступает в компрессор через патрубок всасывания, обтекает кожух электродвигателя и входит в него через отверстия в нижней части кожуха. Масло, находящееся в газе, выделяется из него и падает на дно картера компрессора.

Газ проходит через электродвигатель, обеспечивая полное охлаждение компрессора во всех режимах работы. Пройдя через электродвигатель, газ попадает в спиральные элементы компрессора. Сразу над выходным каналом неподвижной спирали находится обратный клапан. Он предохраняет компрессор от обратного течения газа после его выключения. Пройдя обратный клапан, газ уходит из компрессора через патрубок нагнетания.

Компрессор имеет два спиральных элемента: подвижную и неподвижную спирали. Центр подвижной спирали описывает окружность вокруг центра неподвижной спирали. Это движение создает небольшие камеры с атия между двумя спиральными элементами.

Всасываемый газ низкого давления захватывается периферийной камерой по мере ее образования. При дальнейшем движении подвижная спираль отсекает камеру от полости всасывания, и эта камера уменьшается в объеме по мере перемещения к центру спирали. Максимальное сжатие газа происходит, когда камера достигает центра, где располагается выходной канал линии нагнетания.

Это происходит после трех полных витков подвижной спирали. Процесс сжатия – непрерывный процесс. Когда газ сжимается на втором витке, в спирали входит другая порция газа, в то время как предыдущая уже уходит в линию нагнетания.



Характеристики компрессоров при 50 Гц

Модель		Номин. произв. при 60 Гц, тонн	Номина- льная холодо- произв-сть		Потребл. мощн., кВт	Максим. потребл. ток, А	Эффектив- ность		Звуковая мощность, дБА	Описан. объем см3/об	Объемн. произв. м3/ч	Объем заправл. масла, дм3	Вес нетто, кг
			Вт	БТЕ/ч			COP Вт/Вт	EER БТЕ/ч/Вт
R22	SM084	7	24600	84000	7.38	17	3.34	11.4	75	114.5	24.05	3.3	72
	SM090	7.5	26400	90000	7.82	17	3.37	11.5	75	120.5	25.31	3.3	72
	SM100	8	27500	94000	8.14	19	3.38	11.5	75	127.2	26.71	3.3	72
	SM115	9.5	28000	95600	8.31	25	3.37	11.5	76	155.0	26.97	3.8	80
	SM120	10	30100	102800	8.96	29	3.36	11.5	75	166.6	28.99	3.3	80
	SM125	10	30100	102800	8.93	25	3.37	11.5	76	166.6	28.99	3.8	80
	SM148	12	36100	123100	10.80	32	3.34	11.4	79	199.0	34.60	3.6	86
	SM160	13	39100	133500	11.60	29	3.37	11.5	79.5	216.6	37.69	4.0	94
	SM161	13	39000	133200	11.59	32	3.37	11.5	79.5	216.6	37.69	3.6	86
	SM175	14	42000	143400	12.46	35	3.37	11.5	80	233.0	40.54	6.2	103
	SM185	15	45500	155300	13.62	35	3.34	11.4	80	249.9	43.48	6.2	103
	SY240	20	61200	208700	18.20	50	3.36	11.5	82	347.8	60.50	8.0	160
	SY300	25	78200	267000	22.83	69	3.43	11.7	82	437.5	76.10	8.0	160
	SY380	30	92000	313900	26.82	72	3.43	11.7	85	531.2	92.40	8.4	163
