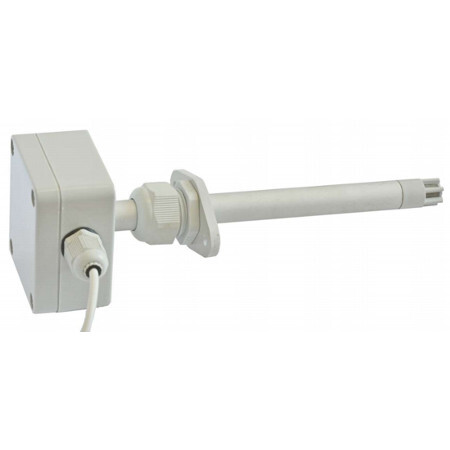

Датчик температуры и влажности Breezart JLS30HC канальный (Modbus RTU)

Датчик JLS30HC предназначен для измерения температуры и влажности воздуха. Датчик подключается по протоколу Modbus RTU и передает значения температуры, относительной влажности и влагосодержания в цифровом виде.

Датчик JLS30HC предназначен для монтажа на воздуховод. Он имеет степень защиты от внешних воздействий IP54.

Основные технические характеристики

• Интерфейс связи Modbus RTU;
• Скорость передачи данных от 1200 до 115200 бит/с;
• Напряжение питания, В от 9 до 26;
• Потребляемая мощность, мВт, не более 250.

Рабочий диапазон измерения температуры и влажности

Рекомендуется эксплуатировать датчик в номинальном диапазоне температур и влажности, как показано на рисунке выше. В этом диапазоне параметры датчика соответствуют заявленным. Допускается кратковременное нахождение датчика в диапазоне «Макс», однако при этом погрешность измерения температуры и влажности увеличивается, особенно критично превышение порога влажности (приведет к погрешности +3 % относительной влажности через 60 часов). Параметры постепенно самостоятельно вернутся в нормальные значения после возврата в номинальный диапазон. При длительном нахождении в диапазоне «Макс» может наблюдаться необратимая деградация погрешности измерения относительной влажности. Также не следует допускать повышения температуры выше +80 °С на время более 5 мин.

Погрешность измерения температуры и влажности

Габаритные размеры

Индикация

Внутри датчика на печатной плате имеется светодиод. В нормальном режиме работы светодиод должен мигать. С частотой около 1 раза в 2 с – при исправном датчике и отсутствии связи, с частотой несколько раз в секунду – при исправном датчике и наличии связи по Modbus.

Монтаж датчика

Датчик JLS30HW монтируется непосредственно на стену через монтажные отверстия под крышкой. Датчик необходимо располагать в местах, исключающих прямое попадание солнечного света, а также застой воздуха.

Электрические подключения

В модели JLS30HC внутри корпуса на плате расположены клеммы для подключения кабеля связи. Назначение клемм приведено непосредственно рядом с каждой клеммой. В модели JLS30HW кабель связи впаян в плату, а плата загерметизирована. Для обоих моделей датчиков можно руководствоваться цветовой маркировкой, унифицированной для кабелей связи среди других изделий Jet Logic.
