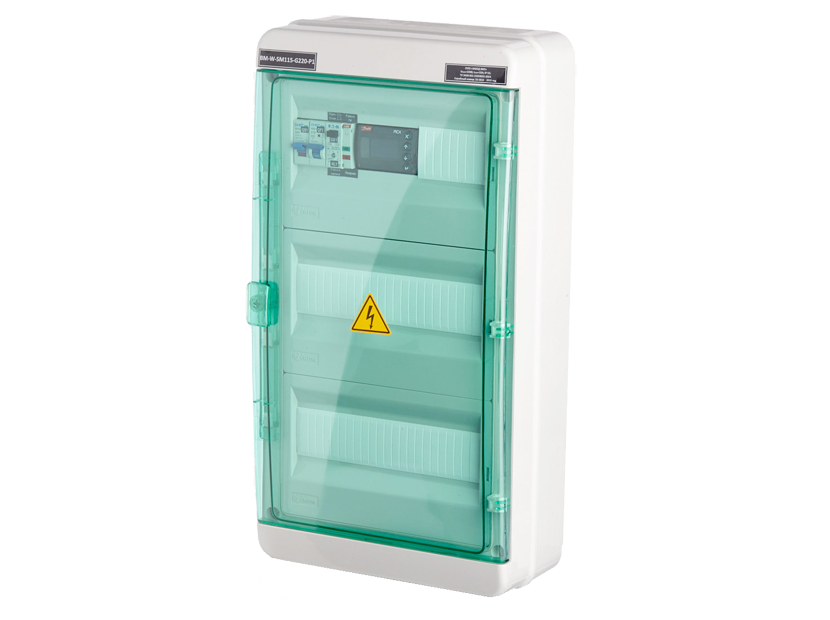

Шкаф управления Ballu Machine BM-W-SM115-G220-P1

Назначение BM-W для систем с водяным нагревом

• Управление системами приточной и приточно-вытяжной вентиляции с водяным или электрическим(опционально) нагревателем, водяным или френовым охладителем, рекуперацией,  рециркуляцией.

Применение

Модули обеспечивают:

• включение вентиляционной системы и индикацию рабочих режимов;

• регулирование температуры в диапазоне +5…+40 °С;

• управление приводом воздушной заслонки 230 В с возвратной пружиной;

• управление работой и контроль состояния вентилятора;

• контроль состояния водяного нагревателя (защита от замораживания по температуре воздуха и обратной воды);

• контроль загрязнения воздушного фильтра (реле дифф. давления PS-500-L поставляется отдельно);

• отключение системы вентиляции при возникновении аварийных ситуаций;

• отключение системы вентиляции по сигналам пожарной сигнализации;

• регулирование скорости вентиляторов при помощи внешних устройств.


Конструкция и материалы

• Шкаф управления на базе контроллера Danfoss UNIVERSE 6 в пластиковом корпусе IP65.

• Руководство по эксплуатации.

• Комплект принципиальных схем.


Регулирование производительности

• С помощью переключателей на дверце шкафа.

• Уставка температуры воздуха задается на контроллере внутри шкафа.
  Уменьшение производительности вентилятора при помощи внешних регуляторов.


Монтаж

• Вертикальный на стене внутри любых помещений, за исключением помещений с агрессивными химическими средами.

• Для подключения периферийных устройств необходимо выбирать кабель и способ прокладки, соответствующие действующим нормативным требованиям. Рекомендуемый вариант — кабель типа ВВГ-нг с прокладкой в лотке, коробе или в гофрорукаве из ПВХ открытым способом.


Преимущества

• Низкая стоимость.

• Наличие на складе.

• Компактные размеры.

• Универсальное программное обеспечение UNIVERSE
