Модуль подключения влагозащищенных завес Тепломаш МП-WA

Модуль подключения влагозащищенных завес Тепломаш МП-WA

Подключение завес к электрической сети может быть осуществлено двумя способами:

Способ 1.

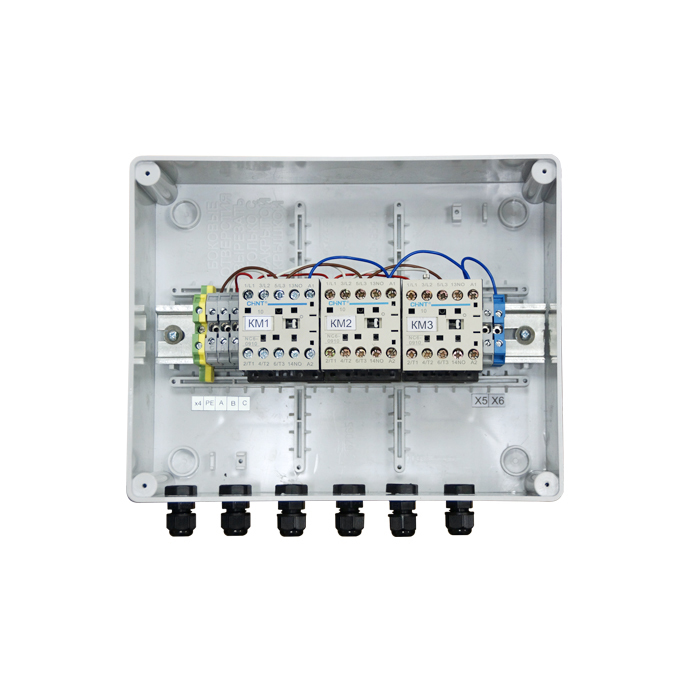

Подключение через Модуль подключения МП-WA завес IP54 с водяным источником тепла и без источника тепла.
МП-WA имеет собственную степень защиты IP55 и устанавливается в непосредственной близости от завесы.

При соединении модулей МП-WA шлейфом к одному пульту HL10L можно подключить до 20 завес одной или разных моделей. Пульт устанавливается вне помещения с капельной влагой и подключается самостоятельно к модулю МП-WA. К пульту HL10L подключен датчик температуры на кабеле длиной 10 метров. Длина кабеля может быть увеличена. При этом каждая завеса подключается через свой модуль МП-WA.

Кабель  каждого модуля МП-WA подключается к сети через свой автоматический выключатель и УЗО. При подключении пульта управления HL10L через Блок WA (опция) существует возможность подключать дополнительное оборудование: концевой выключатель и внешние термостаты Т1 и Т2, узел терморегулирования с клапаном и насосом, термостат защиты от замораживания теплообменника с индикацией угрозы замораживания.

Для подключения дополнительного оборудования к группе завес, управляемых одним пультом HL10L требуется один Блок WA. К пульту HL10L возможно подключение дополнительного оборудования без использования Блока WA в следующих случаях:

• узел терморегулирования при условии отсутствия в
  системе концевого выключателя и термостата защиты от замораживания;
• концевой выключатель при условии отсутствия в
  системе узла терморегулирования, термостата защиты от замораживания и внешних термостатов, Т1 и Т2;
• концевой выключатель при условии отсутствия в системе внешних термостатов Т1 и Т2 (для завес без источника тепла);
• насос с напряжением питания 220В 50Гц с током нагрузки не более 2А.

Схемы подключения в этих случаях показаны в паспорте на модуль МП-WA.

Способ 2.

Способ 2 целесообразно использовать при подключении от 4 до 6 завес.
Подключение через блок коммутации и управления БКУ-WA6 (далее БКУ). БКУ имеет собственную степень защиты IP55 и может быть установлен в помещении с капельной влагой в непосредственной близости от завес. К БКУ можно подключить до 6 завес одной или разных моделей.
БКУ размещается в металлическом корпусе настенного крепления и комплектуется пультом управления HL10L. Пульт устанавливается вне помещения с капельной влагой и подключается самостоятельно кабелем 7 х 0,5 мм2. К пульту HL10L подключен датчик температуры на кабеле длиной 10 метров. Длина кабеля может быть увеличена.

В БКУ установлены:
- элементы коммутации
- плата контроля фаз (ПКФ), которая обеспечивает:

а) правильность первоначального подключения завесы к электрической сети;

б) отключение завесы при пропадании фазы или перекосе фаз.

в) индикацию аварийного состояния.

Существует возможность подключения к БКУ дополнительного оборудования – концевого выключателя ворот и внешних термостатов Т1 и Т2, узла терморегулирования с клапаном и насосом, термостата защиты от замораживания теплоносителя в теплообменном аппарате с возможностью подключения внешних
индикаторных устройств угрозы замораживания.
Концевой выключатель, термостат защиты от замораживания, насос и клапан подключаются непосредственно к БКУ-WA6, без использования Блока WА, что является преимуществом этого способа. Недостатком способа является большая длина и число соединительных кабелей по сравнению с подключением способом 1 через модуль МП-WA.
